自定义端口

Guide

为自定义节点配置 FlowGraph 契约所需的输入、输出、下拉选项与控制分支

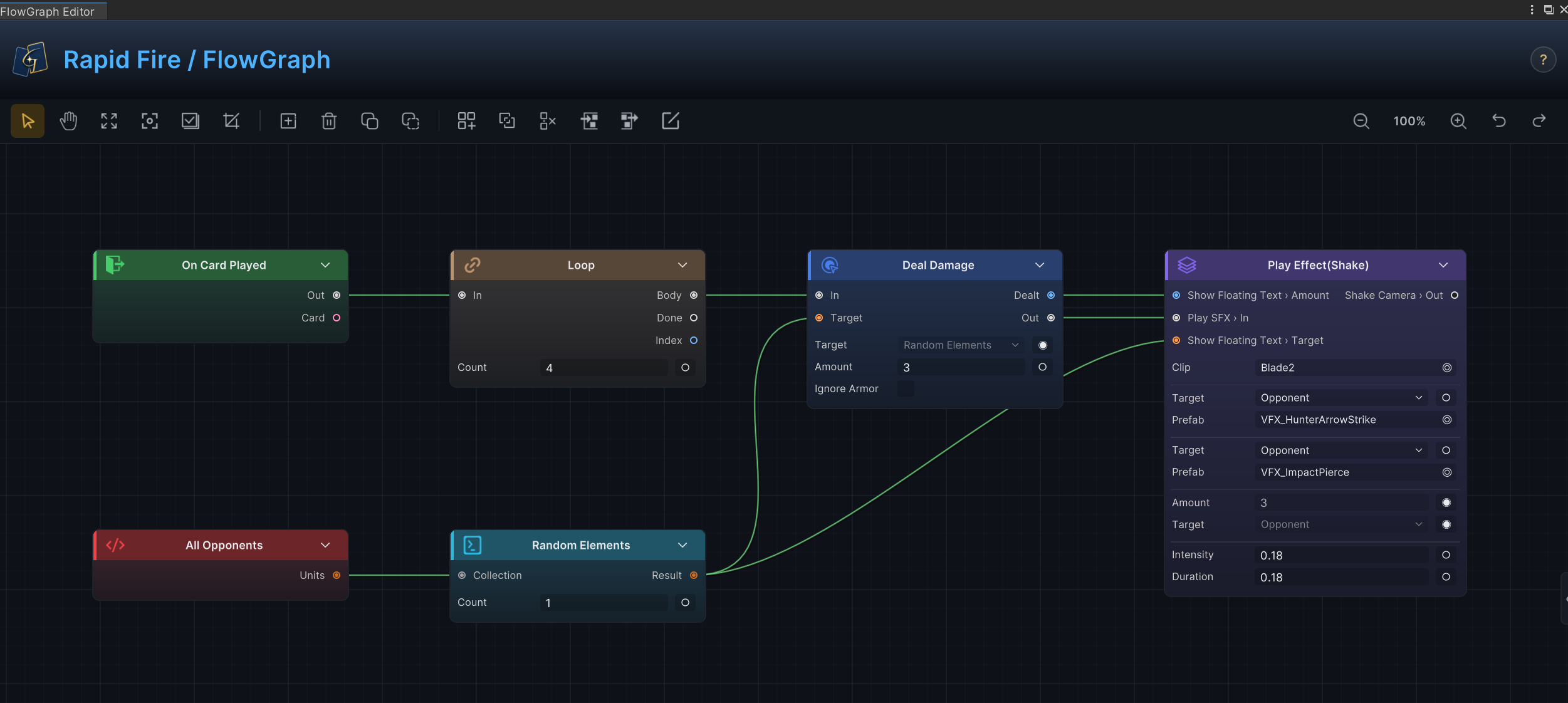

Demo 卡牌 Rapid Fire 使用的端口规则与自定义节点一致：Deal Damage 直接读取 Amount 字段，Target 由 All Opponents 经 Random Elements 接入，Loop 控制重复次数

FlowGraph 窗口中的 Rapid Fire 卡牌图：Loop 节点重复执行四次 Deal Damage，其 Target 端口由 All Opponents 经 Random Elements 接线而来

上图同时展示了固定字段、数据端口与控制端口，Amount 直接使用节点上保存的值，Target 读取上游选择结果，Loop 的控制分支决定节点重复执行的次数，自定义节点也沿用同一套端口规则

使用推断的标量输入​

Public 标量字段无需显式声明即可成为输入端口

字段类型端口行为
int数字输入，用 PullInputOr<int> 读取
float小数输入，用 PullInputOr<float> 读取
bool真/假输入，用 PullInputOr<bool> 读取
string文本输入，用 PullInputOr<string> 读取
public int Amount = 5;
public bool OnlyIfWounded = true;

public override void Execute(IExecutionContext ctx)
{
    int amount = ctx.PullInputOr(this, nameof(Amount), Amount);
    bool onlyIfWounded = ctx.PullInputOr(this, nameof(OnlyIfWounded), OnlyIfWounded);
}
提示

字段值是节点上显示的默认值，当端口接入其他节点后，连接值将会覆盖字段值

将 Source 字段提升为目标端口​

名为 <Name>Source 的 UnitSource 或 CardSource 字段会创建一个同名去掉后缀的数据输入：TargetSource 给出 Target，CardsSource 给出 Cards

public UnitSource TargetSource = UnitSource.Opponent;
public CardSource CardsSource = CardSource.HandPile;

通过上下文辅助方法读取后，同一份代码可以同时支持下拉值与端口连线，单位来源包括 Self、Opponent、AllUnits、ActivePlayer、AllAllies、AllOpponents、AllDeadAllies、Target，卡牌来源包括 ThisCard、HandPile、DrawPile、DiscardPile、ExhaustPile 与 AllPiles

foreach (var target in ctx.ResolveUnits(this, TargetSource, nameof(TargetSource)))
{
    if (target == null || target.IsDead) continue;
    ctx.Controller.DealDamage(target, 3, ctx.Source);
}

var cards = ctx.ResolveCards(this, CardsSource, nameof(CardsSource));

区分配置字段与端口​

不是每个配置项都需要接线，枚举字段、资产引用、颜色和向量通常保留为节点配置行

public DamageStyle Style = DamageStyle.Direct;
public GameObject VfxPrefab;
提示

模式或资产只需固定选择一次、不需要在运行时接收动态值时，请使用配置行完成

声明显式端口​

节点需要字段无法推断的端口时，实现 INodePorts：

  • Result 输出

  • 命名的非标量输入

  • 命名的控制流分支

  • 带下拉选项的字符串输出

  • 需要自定义显示名的标量输入

using System;
using System.Collections.Generic;
using TinyGiants.GCS.Runtime;

[Serializable]
[FlowNode("Operator", "Add Values")]
public sealed class AddValuesNode : OperatorNode, INodePorts
{
    public int A;
    public int B;

    public IEnumerable<NodePort> DeclarePorts()
    {
        yield return NodePort.ResultOut("Result", PortDataType.Int);
    }

    public override object Evaluate(IEvaluationContext ctx, string outPort)
        => ctx.PullInputOr(this, nameof(A), A) + ctx.PullInputOr(this, nameof(B), B);
}
提示

DeclarePorts() 位于项目自己的运行时程序集中，不需要引用 GCS Editor 程序集

NodePort 工厂方法​

使用静态工厂方法构建端口，工厂方法会提供一致的方向、类型和默认值，避免手动填写 NodePort 字段时形成不完整契约

Factory方向适用场景
NodePort.In(name, dataType, label)输入字段推断不出的命名数据输入，例如单位或卡牌引用
NodePort.Out(name, dataType, label, choices)输出暴露一个值的普通数据输出
NodePort.ScalarIn(name, dataType, label)输入覆盖字段自动推断出的端口，通常为了改显示名或类型
NodePort.ResultOut(name, dataType, label, choices)输出用 ctx.StoreResult 发布、或从 Evaluate 返回的值
NodePort.ControlIn(name)输入命名的控制流入口
NodePort.ControlOut(name)输出control 或 pattern 节点可以路由到的分支
提示

名字撞上时，显式声明的端口将会覆盖自动推断的同名端口，ScalarIn 的全部意义就在这里：用字段名声明一个端口，就能改掉推断结果的显示名或数据类型。而端口名则会保存在图连接里，保持短且稳定

选择准确的数据类型​

按端口需要接收的数据选择 PortDataType：

数据类型常见用途
Int, Float, Bool, Stringscalar 值与文本
UnitRef, UnitCollection, UnitRefOrCollection单个单位、单位列表，或两者皆可
CardRef, CardCollection, CardRefOrCollection单张卡牌、卡牌列表，或两者皆可
StatusRef, StatusCollection状态定义或状态集合
ValuePointHook 或数值修改点
Vector2, Vector3表现层位置或偏移
Any, AnyCollection窄类型反而误导时的高级适配器
None仅限控制流端口
提示

卡牌类型、标签、稀有度和项目专属模式都属于固定选项，即使序列化值使用 String，也应提供 Choices Supplier，让编辑器显示可选列表

为字符串输出提供下拉选项​

String 输出端口可以携带 choices supplier，连接到带值选择器的节点时，例如内置 Switch 的 case，选择器会列出提供的选项，而不是显示自由文本框，内置卡牌类型、稀有度和层级输出也使用该机制

using System.Linq;

public IEnumerable<NodePort> DeclarePorts()
{
    yield return NodePort.ResultOut(
        "CardType",
        PortDataType.String,
        choices: () => GCSApi.CardTypes().Select(t => t.Id).ToList());
}
提示

supplier 在选择器每次打开时运行，列表始终反映项目的实时内容

控制分支​

ControlNode 从 DecideNext 返回分支名，每个分支用 NodePort.ControlOut 声明，返回的名字必须严格对应

using System;
using System.Collections.Generic;
using TinyGiants.GCS.Runtime;

[Serializable]
[FlowNode("Control", "If Combo Ready")]
public sealed class IfComboReadyNode : ControlNode, INodePorts
{
    public int RequiredCombo = 3;

    public IEnumerable<NodePort> DeclarePorts()
    {
        yield return NodePort.ControlOut("Ready");
        yield return NodePort.ControlOut("Not Ready");
    }

    public override IEnumerable<string> DecideNext(IExecutionContext ctx)
    {
        int combo = ctx.GetVariable<int>("Combo", battleScope: true);
        yield return combo >= RequiredCombo ? "Ready" : "Not Ready";
    }
}
提示

yield 一个名称时执行单个分支，返回多个名称时并行分发，不返回名称时终止当前路径，返回值无法匹配已声明的控制输出时，当前路径同样终止

声明 Result 输出​

mutator 风格的节点先声明端口，再用 ctx.StoreResult(this, portName, value) 发布结果：

public IEnumerable<NodePort> DeclarePorts()
{
    yield return NodePort.ResultOut("Healed", PortDataType.Int);
}

public override void Execute(IExecutionContext ctx)
{
    int healed = 0;
    // heal targets...
    ctx.StoreResult(this, "Healed", healed);
}

OperatorNode、SourceNode、SelectorNode 则直接从 Evaluate 返回值，有多个输出时，按 outPort 分流：

public override object Evaluate(IEvaluationContext ctx, string outPort)
{
    return outPort == "MissingHp"
        ? ctx.Source.MaxHp - ctx.Source.CurrentHp
        : ctx.Source.CurrentHp;
}

端口创作检查清单​

  • 直接在节点上编辑的值使用字段

  • 字段对应的标量输入使用 PullInputOr(this, nameof(Field), Field) 读取

  • 单位和卡牌选择使用 <Name>Source 字段

  • 输出使用 NodePort.ResultOut 显式声明

  • 已保存内容开始连接后保持端口名稳定

  • 字符串值只允许从固定列表中选择时提供下拉选项

  • Any 只用于确实需要多态数据的端口
