📋 概述

在复杂游戏中，一个动作（如"攻击指令"）通常需要触发多个独立系统：战斗逻辑、音效、UI更新、成就、数据分析等。在代码中实现这一点会导致函数臃肿，包含数十行代码。流程图将其可视化为并行分发——一个根事件扇出到多个条件分支，每个分支都有自己的优先级和过滤逻辑。

💡 您将学到

• 如何使用流程图进行可视化事件路由
• 并行执行与顺序优先级排序
• 使用节点条件进行条件分支
• 触发器节点中的类型转换和参数过滤
• 触发器事件与链式事件的区别

---

🎬 示例场景

Assets/TinyGiants/GameEventSystem/Demo/10_TriggerEvent/10_TriggerEvent.unity

场景构成

视觉元素：

• 🔴 Turret_A（左侧） - 红色"智能"炮塔

  • 优先级顺序：增益（100）→ 开火（50）
  • 结果：暴击

• 🔵 Turret_B（右侧） - 蓝色"故障"炮塔

  • 优先级顺序：开火（100）→ 增益（30）
  • 结果：弱击（增益来得太晚）

• 🎯 TargetDummy - 中央胶囊目标

  • 接收来自两个炮塔的伤害
  • 具有刚体用于物理反应

• 📺 HoloDisplay - 信息面板

  • 显示伤害数据日志
  • 默认显示"SYSTEM READY"
  • 触发时更新为伤害信息

• 🚨 AlarmVignette - 全屏红色叠加层

  • 全局警报触发时闪烁
  • 独立于炮塔特定分支

UI层（Canvas）：

• 🎮 两个指令按钮 - 屏幕底部
  • "Command A" → 触发 TriggerEventRaiser.CommandTurretA()
  • "Command B" → 触发 TriggerEventRaiser.CommandTurretB()

游戏逻辑层：

• 📤 TriggerEventRaiser - 指令发布者

  • 仅引用一个根事件：onCommand
  • 完全不知道下游事件
  • 终极解耦演示

• 📥 TriggerEventReceiver - 动作执行者

  • 包含5个独立动作方法
  • 流程图协调何时执行哪些方法
  • 方法具有不同的签名（void、单参数、双参数）

---

🎮 如何交互

并行分发实验

一个根事件（onCommand）根据条件和优先级分裂成多个并行分支。

---

步骤1：进入播放模式

在Unity中按下播放按钮。

初始状态：

• 两个炮塔空闲（缓慢旋转扫描）
• HoloDisplay显示"SYSTEM READY"
• 无警报叠加层可见

---

步骤2：测试智能炮塔（正确优先级）

点击"Command A"：

发生的事情：

1. 🎯 红色炮塔向目标旋转（快速跟踪）
2. 🚀 发射抛射物并飞行
3. 💥 撞击时 - 以 Turret_A 作为发送者触发根事件

并行执行分支：

分支1：炮塔A特定（有条件）：

• ✅ onActiveBuff（优先级100）

  • 条件：sender.name.Contains("Turret_A") → TRUE
  • 由于最高优先级首先执行
  • 炮塔变为金色，生成增益光环
  • 设置 _isBuffedA = true
  • 控制台：[Receiver] (A) SYSTEM OVERCHARGE: Buff Activated for Turret_A.

• ✅ onTurretFire（优先级50）

  • 条件：sender.name.Contains("Turret_A") → TRUE
  • 第二个执行（优先级低于增益）
  • 检查 _isBuffedA → 发现为TRUE
  • 结果：CRIT! -500 伤害
  • 橙色浮动文本、爆炸特效、相机震动
  • 控制台：[Receiver] (B) TURRET HIT: Critical Strike! (500 dmg)

分支2：全局（无条件）：

• ✅ onHoloData（优先级1秒延迟）

  • 无条件 → 总是执行
  • 类型转换：丢弃 GameObject 发送者，仅传递 DamageInfo
  • HoloDisplay更新："Damage DATA Type: Physical, Target: 100"
  • 控制台：[Receiver] (C) HOLO DATA: Recorded 100 damage packet.

• ✅ onGlobalAlarm（优先级立即，void）

  • 无条件 → 总是执行
  • 类型转换：丢弃所有参数
  • 屏幕闪红3次
  • 播放警报声音
  • 控制台：[Receiver] (D) ALARM: HQ UNDER ATTACK! EMERGENCY PROTOCOL!

• ✅ onSecretFire（优先级1秒延迟，参数被阻止）

  • 无条件 → 总是执行
  • PassArgument = false → 接收默认/null值
  • 控制台：[Receiver] (E) SECURE LOG: Data transmission blocked by Graph.

结果： ✅ 智能炮塔实现暴击，因为增益在伤害计算之前应用。

---

步骤3：测试故障炮塔（错误优先级）

点击"Command B"：

发生的事情：

1. 🎯 蓝色炮塔向目标旋转
2. 🚀 发射抛射物并飞行
3. 💥 撞击时 - 以 Turret_B 作为发送者触发根事件

并行执行分支：

分支1：炮塔B特定（有条件）：

• ❌ onActiveBuff（炮塔A条件）

  • 条件：sender.name.Contains("Turret_A") → FALSE
  • 未执行 - 被条件过滤掉

• ✅ onTurretFire（优先级100）- 与炮塔A不同的节点

  • 条件：sender.name.Contains("Turret_B") → TRUE
  • 首先执行（炮塔B分支中最高优先级）
  • 检查 _isBuffedB → 发现为FALSE（增益尚未运行）
  • 结果：-100 普通伤害
  • 灰色浮动文本、小型爆炸
  • 控制台：[Receiver] (B) TURRET HIT: Normal Hit. (100 dmg)

• ✅ onActiveBuff（优先级30）- 与炮塔A不同的节点

  • 条件：sender.name.Contains("Turret_B") → TRUE
  • 第二个执行（较低优先级）
  • 炮塔变为金色，生成增益光环
  • 设置 _isBuffedB = true 太晚了！
  • 控制台：[Receiver] (A) SYSTEM OVERCHARGE: Buff Activated for Turret_B.

分支2：全局（无条件）：

• 相同的3个全局节点执行（onHoloData、onGlobalAlarm、onSecretFire）
• 独立于哪个炮塔开火

结果： ❌ 故障炮塔获得普通攻击，因为伤害在增益应用之前计算。

🔑 关键观察

两个炮塔触发相同的根事件（onCommand），但：

• 条件节点 按发送者名称过滤
• 每个分支内的优先级顺序决定结果
• 全局节点 无论发送者如何都会执行
• 所有分支并行评估（同一帧）

---

🏗️ 场景架构

并行与顺序执行

传统顺序代码：

void OnAttackCommand(GameObject sender, DamageInfo info)
{
    if (sender.name == "Turret_A") ActivateBuff(sender, info);
    TurretHit(sender, info);
    if (sender.name == "Turret_A") ActivateBuff(sender, info); // 错误的顺序！
    HoloDamageData(info);
    GlobalAlarm();
    LogSecretAccess(sender, info);
}

流程图并行分发：

📡 根：onCommand.Raise(sender, info)
│
├─ 🔱 [ 条件分支：炮塔A ] ➔ 🛡️ 守卫：`Sender == "Turret_A"`
│  ├─ 💎 [优先级：100] ➔ onActiveBuff()   ✅ 第1个执行
│  └─ ⚡ [优先级：50 ] ➔ onTurretFire()   ✅ 第2个执行
│
├─ 🔱 [ 条件分支：炮塔B ] ➔ 🛡️ 守卫：`Sender == "Turret_B"`
│  ├─ ⚡ [优先级：100] ➔ onTurretFire()   ✅ 第1个执行
│  └─ 💎 [优先级：30 ] ➔ onActiveBuff()   ✅ 第2个执行
│
└─ 🌍 [ 全局分支：总是运行 ]   ➔ 🟢 守卫：`无（总是通过）`
   ├─ 📽️ onHoloData       ⏱️ 延迟：1.0秒 | 🔢 单参数
   ├─ 🚨 onGlobalAlarm    ⚡ 立即        | 🔘 Void（仅信号）
   └─ 🕵️ onSecretFire     ⏱️ 延迟：1.0秒 | 🛡️ 阻止参数

执行行为：

• 所有分支同时评估（并行）
• 条件过滤哪些节点执行
• 优先级决定通过分支内的顺序
• 类型转换按节点自动发生

---

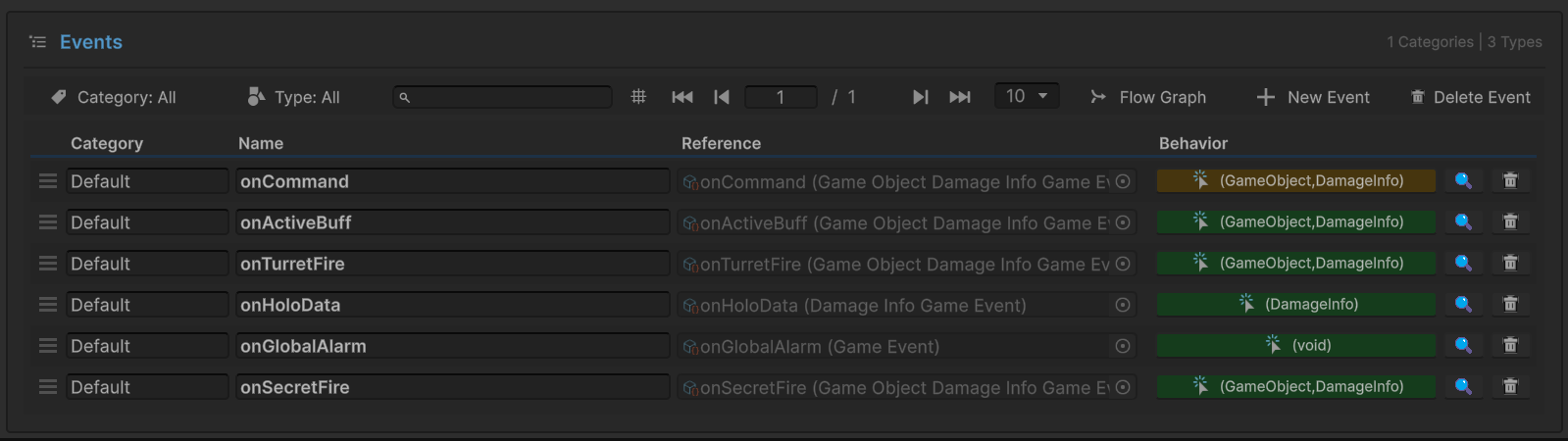

事件定义

事件名称	类型	角色	颜色
onCommand	GameEvent<GameObject, DamageInfo>	根	金色
onActiveBuff	GameEvent<GameObject, DamageInfo>	触发器	绿色
onTurretFire	GameEvent<GameObject, DamageInfo>	触发器	绿色
onHoloData	GameEvent<DamageInfo>	触发器	绿色
onGlobalAlarm	GameEvent（void）	触发器	绿色
onSecretFire	GameEvent<GameObject, DamageInfo>	触发器	绿色

关键洞察：

• 根事件（金色）：唯一由代码直接触发的
• 触发器事件（绿色）：由流程图自动触发
• 代码仅知道 onCommand ——与下游逻辑完全解耦

---

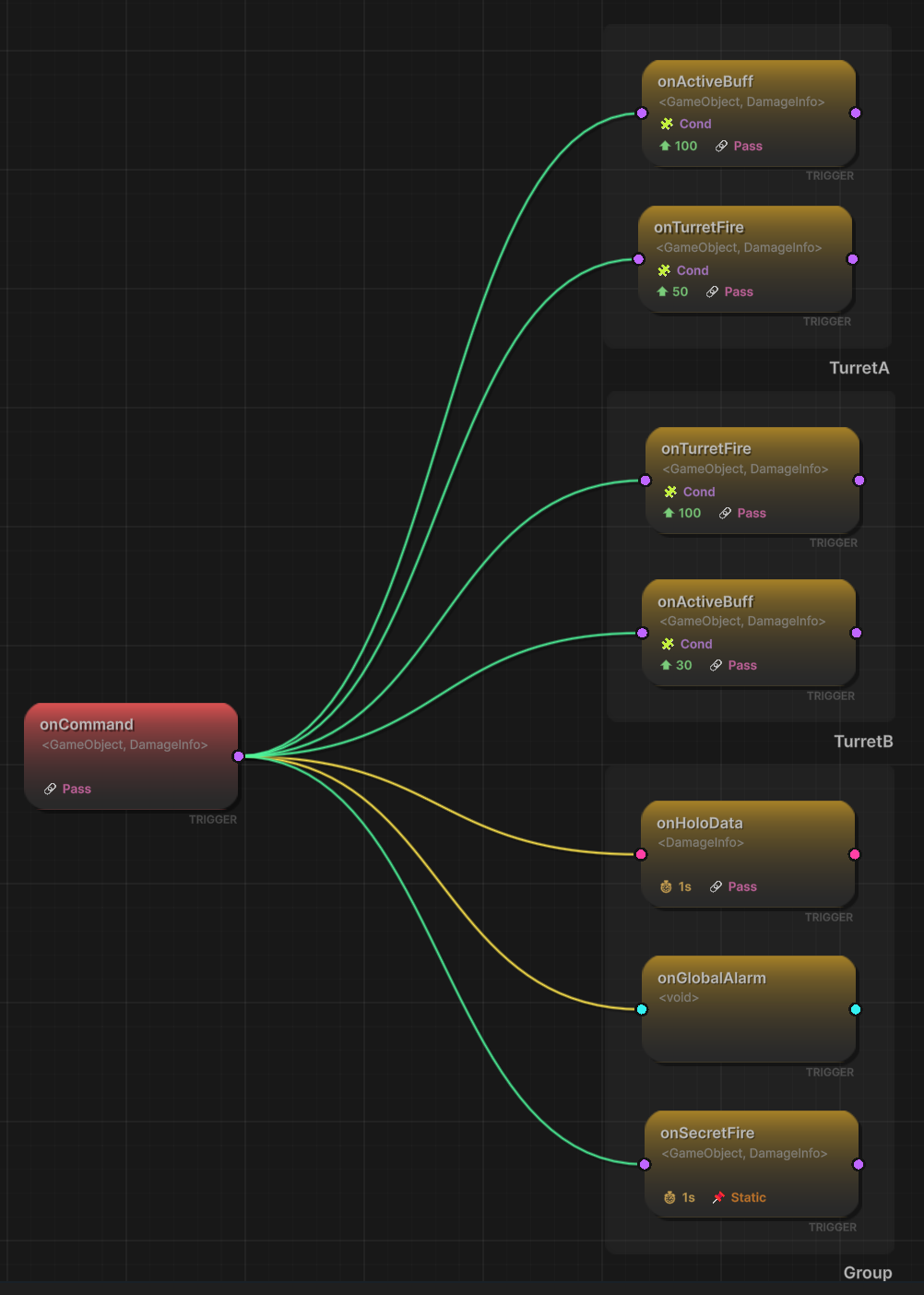

流程图配置

在游戏事件编辑器中点击**"Flow Graph"**按钮打开可视化图表：

图表结构：

根节点（左侧，红色）：

• onCommand <GameObject, DamageInfo>
• 整个图表的入口点
• 由代码触发的单个节点

炮塔A分支（右上，绿色）：

• onActiveBuff（优先级：★100，条件：Turret_A，通过：✓）
  • 分支中最高优先级
  • 仅在发送者为Turret_A时执行
• onTurretFire（优先级：★50，条件：Turret_A，通过：✓）
  • 第二优先级
  • 仅在发送者为Turret_A时执行

炮塔B分支（中右，绿色）：

• onTurretFire（优先级：★100，条件：Turret_B，通过：✓）
  • 分支中最高优先级
  • 仅在发送者为Turret_B时执行
• onActiveBuff（优先级：★30，条件：Turret_B，通过：✓）
  • 较低优先级（在Fire之后执行！）
  • 仅在发送者为Turret_B时执行

全局分支（右下，黄色/绿色）：

• onHoloData（延迟：⏱️1秒，通过：🔴 仅单参数）
  • 类型转换：<GameObject, DamageInfo> → <DamageInfo>
  • 黄色线表示类型兼容性警告
• onGlobalAlarm（通过：⭕ Void）
  • 类型转换：<GameObject, DamageInfo> → (void)
  • 丢弃所有参数
• onSecretFire（延迟：⏱️1秒，通过：🔒 静态/阻止）
  • PassArgument = false
  • 接收默认/null值

图例：

• 🟢 绿色线： 类型匹配（兼容）
• 🟡 黄色线： 类型转换（兼容但有数据丢失）
• 🔴 红色线： 类型不兼容（无法连接）

🎨 可视化图表优势

流程图提供了即时的视觉理解：

• 哪些事件触发哪些下游事件
• 分支内的执行优先级
• 类型转换和参数传递
• 条件路由逻辑
• 并行执行结构

---

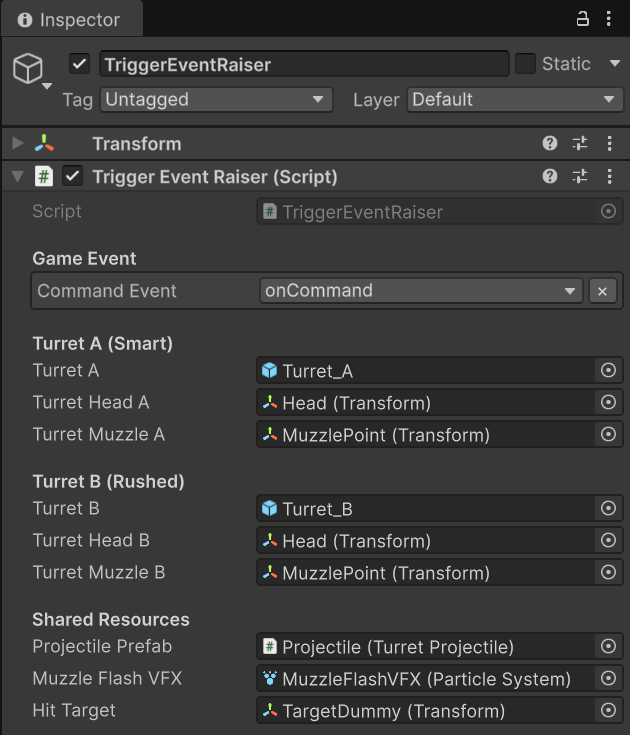

发送器设置（TriggerEventRaiser）

选择TriggerEventRaiser游戏对象：

游戏事件：

• Command Event：onCommand
  • 提示："触发整个图表的唯一事件"
  • 类型：GameEvent<GameObject, DamageInfo>

炮塔A（智能）：

• Turret A：Turret_A（游戏对象）
• Turret Head A：Head（Transform）
• Turret Muzzle A：MuzzlePoint（Transform）

炮塔B（仓促）：

• Turret B：Turret_B（游戏对象）
• Turret Head B：Head（Transform）
• Turret Muzzle B：MuzzlePoint（Transform）

共享资源：

• Projectile Prefab、Muzzle Flash VFX、Hit Target

关键观察： 脚本仅引用一个事件。它不知道5个下游事件。这是终极解耦——流程图处理所有路由逻辑。

---

接收器设置（TriggerEventReceiver）

选择TriggerEventReceiver游戏对象：

目标引用：

• Target Dummy、Target Rigidbody

视觉资源：

• Buff VFX Prefab：TurretBuffAura（粒子系统）
• Hit Normal VFX、Hit Crit VFX、Floating Text Prefab

警报特效：

• Alarm Screen Group：AlarmVignette（Canvas Group）
• Holo Text：LogText（Text Mesh Pro）

炮塔配置：

• 炮塔A： 渲染器数组、普通材质
• 炮塔B： 渲染器数组、普通材质
• 共享： 增益材质（金色）

---

💻 代码详解

📤 TriggerEventRaiser.cs（发送器）

using UnityEngine;
using TinyGiants.GameEventSystem.Runtime;

public class TriggerEventRaiser : MonoBehaviour
{
    [Header("Game Event")]
    [Tooltip("触发整个图表的唯一事件。")]
    [GameEventDropdown]
    public GameEvent<GameObject, DamageInfo> commandEvent;

    [Header("Turret A (Smart)")]
    public GameObject turretA;
    // ... 炮塔引用 ...

    private bool _isAttackingA;
    private bool _isAttackingB;

    /// <summary>
    /// 按钮A：命令炮塔A攻击。
    /// 开始瞄准序列，最终触发根事件。
    /// </summary>
    public void CommandTurretA()
    {
        if (commandEvent == null || turretA == null) return;
        _isAttackingA = true; // 开始旋转/开火序列
    }

    /// <summary>
    /// 按钮B：命令炮塔B攻击。
    /// </summary>
    public void CommandTurretB()
    {
        if (commandEvent == null || turretB == null) return;
        _isAttackingB = true;
    }

    private void FireProjectile(GameObject senderTurret, Transform muzzle)
    {
        // 生成枪口闪光、发射抛射物...

        var shell = Instantiate(projectilePrefab, muzzle.position, muzzle.rotation);
        shell.Initialize(hitTarget.position, 20f, () =>
        {
            Vector3 hitPos = hitTarget.position;
            DamageInfo info = new DamageInfo(100f, false, DamageType.Physical,
                                            hitPos, "Commander");

            // 关键：触发唯一的根事件
            // 流程图决定其他一切：
            // - 哪些下游事件触发
            // - 以什么优先级顺序
            // - 带什么参数
            commandEvent.Raise(senderTurret, info);

            Debug.Log($"[Sender] Impact confirmed from {senderTurret.name}. " +
                     "Event Raised.");
        });
    }
}

要点：

• 🎯 单一事件引用 - 仅知道根事件
• 🔇 零下游知识 - 不知道5个触发器事件
• 📡 简单API - 只是 .Raise(sender, data)
• 🏗️ 最大解耦 - 流程图处理所有路由

---

📥 TriggerEventReceiver.cs（监听器）

using UnityEngine;
using System.Collections;

public class TriggerEventReceiver : MonoBehaviour
{
    private bool _isBuffedA;
    private bool _isBuffedB;

    /// <summary>
    /// [动作A] 激活增益
    /// 绑定到流程图中的触发器节点（炮塔A和B的独立节点）。
    ///
    /// 优先级影响：
    /// - 炮塔A：优先级100 → 在伤害之前执行（正确）
    /// - 炮塔B：优先级30 → 在伤害之后执行（错误！）
    /// </summary>
    public void ActivateBuff(GameObject sender, DamageInfo args)
    {
        if (sender == null) return;
        bool isA = sender.name.Contains("Turret_A");

        // 设置关键标志
        if (isA) _isBuffedA = true;
        else _isBuffedB = true;

        // 视觉反馈：金色材质 + 粒子光环
        Renderer[] targetRenderers = isA ? renderersA : renderersB;
        foreach (var r in targetRenderers)
            if (r) r.material = mat_Buffed;

        if (buffVFXPrefab)
        {
            var vfx = Instantiate(buffVFXPrefab, sender.transform.position,
                                 Quaternion.identity);
            vfx.transform.SetParent(sender.transform);
            vfx.Play();

            if (isA) _auraA = vfx;
            else _auraB = vfx;
        }

        Debug.Log($"[Receiver] (A) SYSTEM OVERCHARGE: Buff Activated for {sender.name}.");
    }

    /// <summary>
    /// [动作B] 炮塔命中
    /// 绑定到流程图中的触发器节点（炮塔A和B的独立节点）。
    ///
    /// 在执行时刻检查增益状态。
    /// 优先级决定增益是否已激活。
    /// </summary>
    public void TurretHit(GameObject sender, DamageInfo args)
    {
        if (sender == null) return;

        // 检查增益当前是否激活
        bool isBuffed = sender.name.Contains("Turret_A") ? _isBuffedA : _isBuffedB;

        float finalDamage = args.amount;
        bool isCrit = false;
        ParticleSystem vfxToPlay;

        if (isBuffed)
        {
            // 暴击路径：增益已激活
            finalDamage *= 5f; // 500伤害
            isCrit = true;
            vfxToPlay = hitCritVFX;

            StartCoroutine(ShakeCameraRoutine(0.2f, 0.4f));
            Debug.Log($"[Receiver] (B) TURRET HIT: Critical Strike! ({finalDamage} dmg)");
        }
        else
        {
            // 普通路径：增益尚未激活
            vfxToPlay = hitNormalVFX;
            Debug.Log($"[Receiver] (B) TURRET HIT: Normal Hit. ({finalDamage} dmg)");
        }

        // 生成特效、应用物理、显示浮动文本...
        StartCoroutine(ResetRoutine(sender, isBuffed));
    }

    /// <summary>
    /// [动作C] 全息伤害数据
    /// 绑定到带有类型转换的触发器节点。
    ///
    /// 图表配置：
    /// - 输入：GameEvent<GameObject, DamageInfo>
    /// - 输出：GameEvent<DamageInfo>
    /// - 结果：发送者被丢弃，仅传递数据
    /// </summary>
    public void HoloDamageData(DamageInfo info)
    {
        if (holoText)
        {
            holoText.text = $"Damage DATA\nType: {info.type}, Target: {info.amount}";
        }

        Debug.Log($"[Receiver] (C) HOLO DATA: Recorded {info.amount} damage packet.");
        StartCoroutine(ClearLogRoutine());
    }

    /// <summary>
    /// [动作D] 全局警报
    /// 绑定到带有类型转换为VOID的触发器节点。
    ///
    /// 图表配置：
    /// - 输入：GameEvent<GameObject, DamageInfo>
    /// - 输出：GameEvent（void）
    /// - 结果：所有参数被丢弃
    /// </summary>
    public void GlobalAlarm()
    {
        Debug.Log("[Receiver] (D) ALARM: HQ UNDER ATTACK! EMERGENCY PROTOCOL!");

        StopCoroutine(nameof(AlarmRoutine));
        if (alarmScreenGroup) StartCoroutine(AlarmRoutine());
    }

    /// <summary>
    /// [动作E] 秘密日志
    /// 绑定到PassArgument = FALSE的触发器节点。
    ///
    /// 演示参数阻止：
    /// 即使根事件有数据，此节点也接收默认/null值。
    /// 用于安全、调试或数据隔离。
    /// </summary>
    public void LogSecretAccess(GameObject sender, DamageInfo data)
    {
        bool isBlocked = (data == null || (data.amount == 0 && data.attacker == null));

        if (isBlocked)
            Debug.Log("<color=lime>[Receiver] (E) SECURE LOG: " +
                     "Data transmission blocked by Graph.</color>");
        else
            Debug.Log("<color=red>[Receiver] (E) SECURE LOG: " +
                     "Data LEAKED! ({data.amount})</color>");
    }

    private IEnumerator AlarmRoutine()
    {
        int flashes = 3;
        float flashDuration = 0.5f;

        for (int i = 0; i < flashes; i++)
        {
            if (alarmClip) _audioSource.PlayOneShot(alarmClip);

            // 正弦波alpha动画
            float t = 0f;
            while (t < flashDuration)
            {
                t += Time.deltaTime;
                float alpha = Mathf.Sin((t / flashDuration) * Mathf.PI);
                alarmScreenGroup.alpha = alpha * 0.8f;
                yield return null;
            }

            alarmScreenGroup.alpha = 0f;
            yield return new WaitForSeconds(0.1f);
        }
    }
}

要点：

• 🎯 5个独立方法 - 每个处理一个动作
• 🔀 不同签名 - void、单参数、双参数
• 📊 状态依赖 - TurretHit 读取 _isBuffedA/B 标志
• ⏱️ 优先级关键 - 顺序决定增益是否激活
• 🎨 类型无关 - 方法不知道类型转换

---

🔑 核心要点

概念	实现
🌳 流程图	替代臃肿代码的可视化并行分发
🎯 触发器节点	自动触发的下游事件
📋 条件路由	节点条件过滤执行
⏱️ 优先级排序	控制分支内的执行顺序
🔀 类型转换	按节点自动适配参数
🔒 参数阻止	PassArgument标志控制数据传输
📡 并行执行	所有分支同时评估

🎓 设计洞察

触发器事件非常适合：

• 扇出架构 - 一个动作触发多个系统
• 条件路由 - 基于发送者/数据的不同逻辑路径
• 优先级管理 - 可视化控制执行顺序
• 类型适配 - 连接不兼容的事件签名
• 解耦 - 发送者不知道下游复杂性

触发器与链式事件：

• 触发器（并行）： 所有节点同时评估，由条件过滤
• 链式（顺序）： 节点按严格线性顺序执行，一个接一个

当您需要带条件的并行分支时使用触发器（例如响应不同攻击者的战斗系统）。当您需要保证顺序时使用链式（例如教程步骤、过场动画序列）。

⚠️ 优先级陷阱

1. 相同优先级： 如果多个节点具有相同优先级，执行顺序未定义
2. 跨分支优先级： 优先级仅在同一条件分支内有效
3. 延迟交互： 延迟节点可能在非延迟节点之后执行，无论优先级如何
4. 状态变化： 小心状态变化——后面的节点会看到早期的变化

---

🎯 下一步

您已经掌握了并行触发器事件。现在让我们探索用于保证顺序执行的链式事件。

下一章：在**11 链式事件**中学习顺序链

---

📚 相关文档

• 流程图编辑器 - 编辑节点流程图
• 节点与连接器 - 理解图表的可视化语言
• 节点行为 - 节点配置和条件
• 高级逻辑模式 - 系统如何执行触发器与链式
• 编程流程 - 如何通过FlowGraph API实现流程控制
• 最佳实践 - 复杂系统的架构模式
