06 条件事件：可视化逻辑构建器

🔈 Hover for sound

📋 概述

通常，检查门是否应该打开需要这样的代码：if (powerOn && (isAdmin || isLucky))。此演示展示了可视化条件树构建器，它允许您直接在编辑器中创建复杂的嵌套验证规则——无需在脚本中使用if/else检查。

💡 您将学到

如何在不写代码的情况下构建复杂的逻辑树
如何在条件中引用场景对象
如何使用AND/OR组进行分支逻辑
条件如何充当事件回调的守门人

🎬 演示场景

Assets/TinyGiants/GameEventSystem/Demo/06_ConditionalEvent/06_ConditionalEvent.unity

场景组成

UI层（Canvas）：

🎮 电源切换按钮 - 左上角
- "Toggle Power (On)" / "Toggle Power (Off)"
- 触发ConditionalEventRaiser.TogglePower()
- 控制全局SecurityGrid.IsPowerOn状态
🎮 四个访问卡按钮 - 屏幕底部
- "Swipe GuestCard" → ConditionalEventRaiser.SwipeGuestCard()（等级1，访客部门）
- "Swipe StaffCard" → ConditionalEventRaiser.SwipeStaffCard()（等级3，管理部门）
- "Swipe AdminCard" → ConditionalEventRaiser.SwipeAdminCard()（等级5，主管部门）
- "Attempt Hacking" → ConditionalEventRaiser.AttemptHacking()（等级0，暗网部门）

游戏逻辑层（演示脚本）：

📤 ConditionalEventRaiser - 带有触发器脚本的GameObject
- 使用不同凭证构造AccessCard对象
- 触发OnAccessCard事件以进行验证
- 没有验证逻辑——只是传递数据
📥 ConditionalEventReceiver - 带有接收器脚本的GameObject
- 包含零条件逻辑的OpenVault()方法
- 被调用时简单地播放门动画
- 假设如果被调用，所有条件都已通过
🔌 SecurityGrid - 持有系统状态的场景对象
- 公共属性：IsPowerOn（bool）
- 条件树直接从场景实例读取此值

视觉反馈层（演示对象）：

🚪 VaultDoorSystem - 大型双开门
- 左右门滑动打开/关闭
- 状态文本显示："LOCKED" / "ACCESS GRANTED" / "CLOSING..."
- 门打开时播放蒸汽VFX
💡 电源指示器 - 绿色球形灯
- 电源开启时发光
- 电源关闭时变暗
🖼️ 屏幕晕影 - 全屏叠加层
- 电源开启时绿色闪光
- 电源关闭时红色闪光

🎮 如何交互

逻辑门挑战

金库仅当此条件评估为true时打开：

[⚡ 电源开启]  AND  ([🏅 管理员] 等级  OR  [🏷️ 有效部门]  OR  [🎲 幸运黑客])

步骤1：进入播放模式

按Unity中的播放按钮。金库应该显示红色的"LOCKED"。

步骤2：在电源开启的情况下测试（正确设置）

确保电源开启：

查看左上角按钮：应显示"Toggle Power (On)"
查看电源指示器（绿色球体）：应该发光
切换到开启时屏幕晕影闪烁绿色

点击"Swipe StaffCard"：

凭证： 等级3，部门"Management"
逻辑路径：
- ✅ 电源开启 → 通过
- ❌ 等级3 < 4 → 失败（管理员检查）
- ✅ 部门"Management"在白名单中 → 通过
- 结果： OR组中的一个分支通过
结果： 🟢 访问授权
- 状态文本变为绿色
- 蒸汽VFX从门基座喷发
- 门平滑滑开
- 2秒后门关闭
控制台： [Vault] ACCESS GRANTED to Staff_Alice. Opening doors.

点击"Swipe AdminCard"：

凭证： 等级5，部门"Director"
逻辑路径：
- ✅ 电源开启 → 通过
- ✅ 等级5 >= 4 → 通过（管理员检查立即成功）
- 结果： OR组中的第一个条件通过
结果： 🟢 访问授权

点击"Swipe GuestCard"：

凭证： 等级1，部门"Visitor"
逻辑路径：
- ✅ 电源开启 → 通过
- ❌ 等级1 < 4 → 失败（管理员检查）
- ❌ 部门"Visitor"不在白名单中 → 失败
- 🎲 嵌套AND组中的Random(0-100) > 70 → 约30%的机会
- 结果： 很可能所有分支都失败
结果： 🔴 锁定（90%的时间）
- 金库保持关闭
- 状态文本保持红色
控制台： （没有接收器日志，因为条件失败）

步骤3：在电源关闭的情况下测试（失败案例）

点击"Toggle Power"（关闭）：

按钮文本更改为"Toggle Power (Off)"
电源指示器变暗
屏幕晕影闪烁红色

点击"Swipe AdminCard"：

凭证： 等级5（管理员等级）
逻辑路径：
- ❌ 电源关闭 → 在根AND条件处失败
- 评估立即停止（短路）
结果： 🔴 锁定
- 即使管理员也无法绕过电源要求
- 接收器方法从未被调用
控制台： [Terminal] Scanning...（但没有金库日志）

🔐 安全设计

根部的AND逻辑确保没有凭证可以绕过电源要求。这展示了条件树如何强制执行硬性要求。

🏗️ 场景架构

条件树结构

金库的访问逻辑在行为窗口中实现为可视化树：

🟦 根（AND）➔ 必须通过两个主要分支
│
├─ ⚡ SecurityGrid.IsPowerOn == true      ➔ [电源状态检查]
│
└─ 🟧 分支2（OR）➔ 必须至少通过下面一个
   │
   ├─ 🏅 Arg.securityLevel >= 4          ➔ [高权限]
   ├─ 🏷️ Arg.department ∈ [Mgmt, IT]     ➔ [部门验证]
   ├─ 🎲 Random(0-100) > 90              ➔ [10%幸运通过]
   │
   └─ 🟦 嵌套组（AND）➔ 组合低级别检查
      ├─ 🔢 Arg.securityLevel >= 1       ➔ [基本访问]
      └─ 🎲 Random(0-100) > 70           ➔ [30%幸运通过]

事件定义

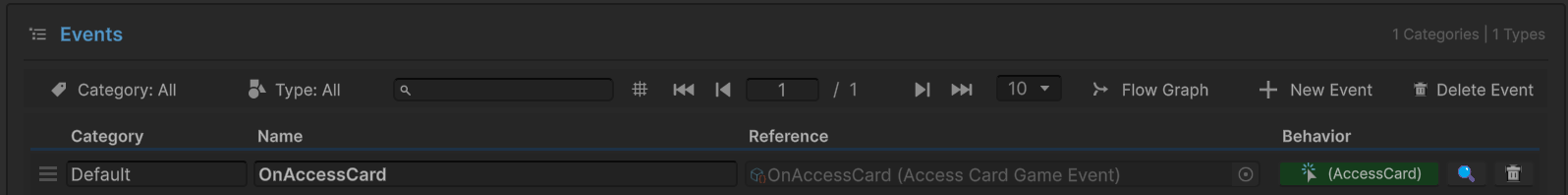

Game Event Editor

事件名称	类型	目的
`OnAccessCard`	`GameEvent<AccessCard>`	通过条件树验证卡凭证

AccessCard数据结构：

[System.Serializable]
public class AccessCard
{
    public string holderName;        // "Staff_Alice"、"Admin_Root"等
    public int securityLevel;        // 1=访客，3=员工，5=管理员
    public string department;        // "Management"、"IT"、"Visitor"等
}

带条件树的行为配置

点击行为列中的**(AccessCard)**图标以打开行为窗口：

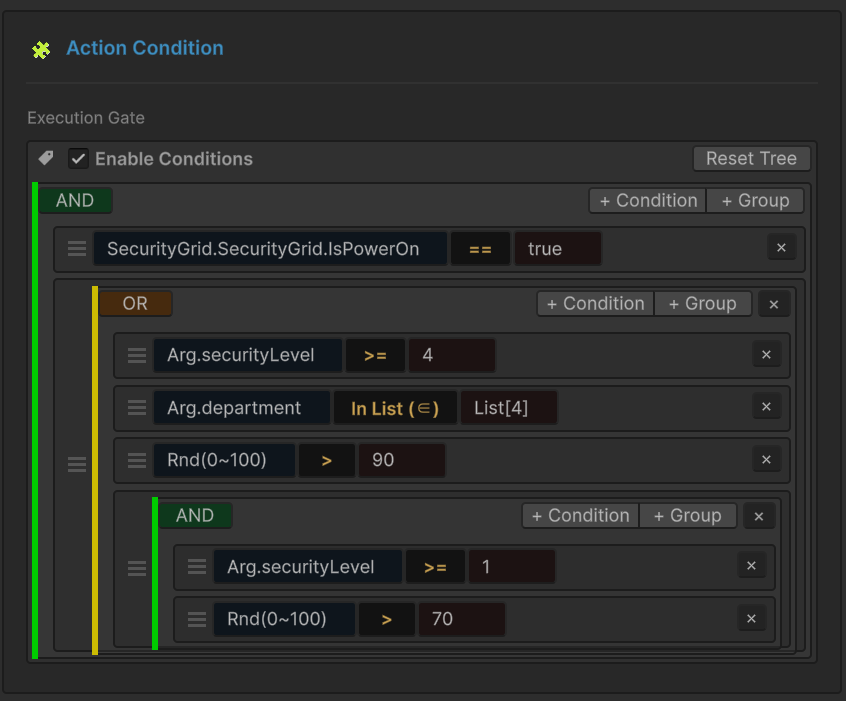

Condition Tree

根AND组：

条件1： 场景对象引用
- 源：场景中的SecurityGrid GameObject
- 属性：IsPowerOn（bool）
- 运算符：==（等于）
- 目标：true
- 目的： 硬性要求——电源必须开启

嵌套OR组： OR组提供多个有效的访问路径：

条件A： 事件参数检查
- 源：Arg.securityLevel（AccessCard中的int）
- 运算符：>=（大于或等于）
- 目标：4
- 目的： 管理员级别凭证
条件B： 列表成员资格检查
- 源：Arg.department（AccessCard中的string）
- 运算符：In List（包含在内）
- 目标：常量列表["Management", "IT"]
- 目的： 白名单部门
条件C： 随机机会
- 源：Random Value（0-100范围）
- 运算符：>（大于）
- 目标：90
- 目的： 黑客10%的幸运绕过
嵌套AND组： 访客访问逻辑
- 子条件1：Arg.securityLevel >= 1（有效卡）
- 子条件2：Random(0-100) > 70（30%机会）
- 目的： 访客有较低的机会但必须有有效卡

🎨 拖放构建

您可以在行为窗口中可视化构建此树：

点击**"+ Condition"**添加单个检查
点击**"+ Group"**添加AND/OR容器
拖动≡句柄重新排序条件
通过点击组标签在AND/OR逻辑之间切换

发送者设置（ConditionalEventRaiser）

选择ConditionalEventRaiser GameObject：

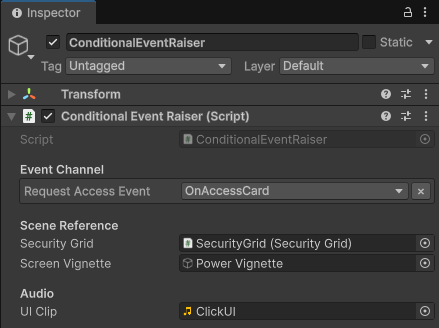

ConditionalEventRaiser Inspector

事件频道：

Request Access Event: OnAccessCard

场景引用：

Security Grid: SecurityGrid GameObject（用于电源切换功能）
Screen Vignette: UI叠加层，用于视觉电源反馈

卡的工作原理：

// 访客卡（依靠运气）
SwipeGuestCard() → AccessCard("Guest_Bob", 1, "Visitor")

// 员工卡（有效部门）
SwipeStaffCard() → AccessCard("Staff_Alice", 3, "Management")

// 管理员卡（高等级）
SwipeAdminCard() → AccessCard("Admin_Root", 5, "Director")

// 黑客（纯随机性）
AttemptHacking() → AccessCard("Unknown_Hacker", 0, "DarkWeb")

接收者设置（ConditionalEventReceiver）

选择ConditionalEventReceiver GameObject：

ConditionalEventReceiver Inspector

金库视觉效果：

Door ROOT: VaultDoorSystem（Transform）
Left Door: DoorLeft（Transform）- 打开时向左滑动
Right Door: DoorRight（Transform）- 打开时向右滑动
Steam VFX Prefab: 用于开门效果的粒子系统

反馈：

Status Text: StatusText（TextMeshPro）- 显示访问状态

行为绑定：

事件：OnAccessCard
方法：ConditionalEventReceiver.OpenVault(AccessCard card)
条件树： 充当守门人（如上配置）

🎯 零逻辑接收器

OpenVault()方法不包含任何条件检查。它仅在条件树评估为true时被调用。这将验证逻辑（数据层）与动作逻辑（行为层）分离。

💻 代码分解

📤 ConditionalEventRaiser.cs（发送者）

using UnityEngine;
using TinyGiants.GameEventSystem.Runtime;

public class ConditionalEventRaiser : MonoBehaviour
{
    [Header("事件频道")]
    [GameEventDropdown] public GameEvent<AccessCard> requestAccessEvent;

    [Header("场景引用")]
    [SerializeField] private SecurityGrid securityGrid;

    public void SwipeGuestCard()
    {
        // 等级1，部门"Visitor"
        // 等级检查失败，部门检查失败
        // 依靠嵌套AND组中的Random > 70（约30%机会）
        SendRequest("Guest_Bob", 1, "Visitor");
    }

    public void SwipeStaffCard()
    {
        // 等级3，部门"Management"
        // 等级检查失败（3 < 4）
        // 部门检查通过（Management在白名单中）
        SendRequest("Staff_Alice", 3, "Management");
    }

    public void SwipeAdminCard()
    {
        // 等级5
        // 等级检查立即通过（5 >= 4）
        SendRequest("Admin_Root", 5, "Director");
    }

    public void AttemptHacking()
    {
        // 等级0
        // 纯粹依靠Random > 90（10%机会）
        SendRequest("Unknown_Hacker", 0, "DarkWeb");
    }

    private void SendRequest(string name, int level, string dept)
    {
        if (requestAccessEvent == null) return;

        // 构造数据包
        AccessCard card = new AccessCard(name, level, dept);

        // 触发事件
        // 条件树在调用接收器之前评估
        requestAccessEvent.Raise(card);

        Debug.Log($"[Terminal] 扫描中... 名称：{name} | 等级：{level} | 部门：{dept}");
    }
}

关键点：

🎯 无验证 - 发送者只是创建数据并触发事件
📦 数据构造 - 每个按钮创建唯一的凭证配置文件
🔇 零逻辑 - 不知道必须满足什么条件

📥 ConditionalEventReceiver.cs（监听器）

using UnityEngine;
using TMPro;
using System.Collections;

public class ConditionalEventReceiver : MonoBehaviour
{
    [Header("金库视觉效果")]
    [SerializeField] private Transform doorROOT;
    [SerializeField] private Transform leftDoor;
    [SerializeField] private Transform rightDoor;
    [SerializeField] private ParticleSystem steamVFXPrefab;

    [Header("反馈")]
    [SerializeField] private TextMeshPro statusText;

    private Vector3 _leftClosedPos;
    private Vector3 _rightClosedPos;

    private void Start()
    {
        // 存储关闭位置以供动画使用
        if(leftDoor) _leftClosedPos = leftDoor.localPosition;
        if(rightDoor) _rightClosedPos = rightDoor.localPosition;

        UpdateStatusText("LOCKED", Color.red);
    }

    /// <summary>
    /// [事件回调 - 条件门控]
    ///
    /// 关键：此方法不包含验证逻辑！
    ///
    /// GameEvent条件树充当守门人。
    /// 如果此方法执行，意味着所有条件都评估为TRUE：
    /// - 电源开启
    /// - 并且至少满足以下之一：管理员等级、有效部门或幸运随机
    ///
    /// 这种分离允许设计师在编辑器中修改访问规则
    /// 而无需触及代码。
    /// </summary>
    public void OpenVault(AccessCard card)
    {
        if (_isOpen) return;

        Debug.Log($"<color=green>[Vault] 访问授权给{card.holderName}。" +
                  "打开门。</color>");

        StartCoroutine(OpenSequenceRoutine(card.holderName));
    }

    private IEnumerator OpenSequenceRoutine(string name)
    {
        _isOpen = true;
        UpdateStatusText("ACCESS GRANTED", Color.green);

        // 生成蒸汽VFX
        if (doorROOT != null && steamVFXPrefab != null)
        {
            Vector3 spawnPos = doorROOT.position;
            spawnPos.y -= 2.6f;

            var vfxInstance = Instantiate(steamVFXPrefab, spawnPos, Quaternion.identity);
            vfxInstance.Play();
            Destroy(vfxInstance.gameObject, 2.0f);
        }

        // 打开门（向外滑动）
        float t = 0;
        while(t < 1f)
        {
            t += Time.deltaTime * 2f;
            if(leftDoor)
                leftDoor.localPosition = Vector3.Lerp(_leftClosedPos,
                                                      _leftClosedPos + Vector3.left * 1.2f, t);
            if(rightDoor)
                rightDoor.localPosition = Vector3.Lerp(_rightClosedPos,
                                                       _rightClosedPos + Vector3.right * 1.2f, t);
            yield return null;
        }

        yield return new WaitForSeconds(2.0f);
        UpdateStatusText("CLOSING...", Color.yellow);

        // 关闭门（滑回）
        t = 0;
        while(t < 1f)
        {
            t += Time.deltaTime * 2f;
            if(leftDoor)
                leftDoor.localPosition = Vector3.Lerp(_leftClosedPos + Vector3.left * 1.2f,
                                                      _leftClosedPos, t);
            if(rightDoor)
                rightDoor.localPosition = Vector3.Lerp(_rightClosedPos + Vector3.right * 1.2f,
                                                       _rightClosedPos, t);
            yield return null;
        }

        _isOpen = false;
        UpdateStatusText("LOCKED", Color.red);
    }

    private void UpdateStatusText(string text, Color col)
    {
        if (statusText)
        {
            statusText.text = text;
            statusText.color = col;
        }
    }
}

关键点：

🎯 零条件逻辑 - 没有检查凭证的if语句
🔓 基于信任的执行 - 如果被调用，所有条件都已通过
🎨 纯展示 - 只是播放门动画和VFX
🏗️ 关注点分离 - 验证（数据）vs动作（行为）

🔌 SecurityGrid.cs（场景状态）

using UnityEngine;

public class SecurityGrid : MonoBehaviour
{
    // 这个公共属性被条件树读取
    public bool IsPowerOn = true;

    public void TogglePower()
    {
        IsPowerOn = !IsPowerOn;

        // 更新视觉效果...
        Debug.Log($"[Environment] 电源系统现在：{(IsPowerOn ? "在线" : "离线")}");
    }
}

关键点：

🔌 公共状态 - IsPowerOn可供条件树访问
📍 场景对象 - 条件引用此特定GameObject实例
🎮 运行时更改 - 切换电源立即影响条件评估

🔑 关键要点

概念	实现
🎯 可视化逻辑	在不编写代码的情况下构建复杂条件
🌳 树结构	AND/OR组允许嵌套分支逻辑
📍 场景引用	直接从场景中的GameObjects读取属性
🎲 随机条件	用于基于机会的逻辑的内置随机值源
🔀 参数访问	在条件中引用事件数据属性
🚪 守门人模式	条件控制回调是否执行

🎓 设计洞察

可视化条件树非常适合：

访问控制系统 - 门、终端、限制区域
任务要求 - 在任务完成前检查多个条件
增益激活 - 仅在满足先决条件时应用效果
AI行为 - 敌人反应的决策树
战利品系统 - 验证掉落条件（等级、运气、位置）

通过将逻辑移入数据（条件树资产），您可以让设计师在无需程序员干预的情况下调整游戏玩法规则！

🎯 下一步？

您已经掌握了条件逻辑。现在让我们探索基于时间的事件控制与延迟和调度。

下一章：在**07 延迟事件**中学习延迟执行

📚 相关文档

可视化条件树 - 条件构建器的完整指南
游戏事件行为 - 如何配置动作条件
最佳实践 - 数据驱动设计的模式
