11 链式事件:顺序执行管道

🔈 Hover for sound

📋 概述

虽然触发器事件以并行方式通过条件过滤执行,但链式事件以严格顺序执行——一次一步,就像生产流水线。如果链中的任何节点条件失败、延迟或遇到错误,整个序列会暂停或终止。这非常适合过场动画、武器发射序列、教程步骤或任何顺序重要的工作流。

💡 您将学到
  • 链式(顺序)和触发器(并行)执行的区别
  • 如何使用条件节点作为验证门
  • 序列中定时暂停的延迟节点
  • 异步操作的等待完成
  • 条件失败时的早期终止模式

🎬 示例场景

Assets/TinyGiants/GameEventSystem/Demo/11_ChainEvent/11_ChainEvent.unity

场景构成

视觉元素:

  • 🔴 Turret_A(左侧) - 红色发射器
  • 🔵 Turret_B(右侧) - 蓝色发射器
  • 🎯 TargetDummy - 中央胶囊目标
  • 📺 HoloDisplay - 状态显示面板
    • 安全锁关闭时显示"SAFELOCK READY"
    • 安全锁开启时显示"SAFELOCK ACTIVED"

UI层(Canvas):

  • 🎮 三个按钮 - 屏幕底部
    • "Launch A" → 触发 ChainEventRaiser.RequestLaunchA()
    • "Launch B" → 触发 ChainEventRaiser.RequestLaunchB()
    • "Toggle SafeLock"(橙色)→ 触发 ChainEventReceiver.ToggleSafetyLock()

游戏逻辑层:

  • 📤 ChainEventRaiser - 序列启动器

    • 仅引用一个入口点:0_StartSequence
    • 不知道下游管道步骤
  • 📥 ChainEventReceiver - 步骤执行器

    • 包含每个管道阶段的5个方法
    • 暴露 IsSafetyCheckPassed 属性用于条件验证
    • 包含 isSafetyLockDisengaged 标志(可切换)

🎮 如何交互

5步发射协议

一个根事件(0_StartSequence)触发一个带有验证、延迟和异步等待的顺序管道。


步骤1:进入播放模式

在Unity中按下播放按钮。

初始状态:

  • 安全锁:解除(默认)
  • HoloDisplay:"SAFELOCK READY"
  • 两个炮塔空闲

步骤2:测试成功发射(安全锁关闭)

当前状态检查:

  • 确保HoloDisplay显示"SAFELOCK READY"
  • 如果不是,点击"Toggle SafeLock"将安全锁关闭

点击"Launch A":

顺序执行:

[步骤1:系统检查] - 立即

  • 🔍 条件节点评估 ChainEventReceiver.IsSafetyCheckPassed 属性
  • 属性检查 isSafetyLockDisengaged 标志
  • 结果:TRUE
  • 控制台:[Chain Step 1] Turret_A Checking...
  • 链继续到步骤2

[步骤2:充能] - 1.0秒延迟

  • ⏱️ 延迟节点暂停执行1.0秒
  • 特效:炮塔处生成充能粒子效果
  • 控制台:[Chain Step 2] Turret_A Charging...
  • 图表精确等待1.0秒后继续
  • 延迟后,链继续到步骤3

[步骤3:开火] - 立即

  • 🚀 实例化抛射物并向目标发射
  • 炮塔处枪口闪光特效
  • 控制台:[Chain Step 3] Turret_A FIRED payload: 500
  • 抛射物飞向目标
  • 链立即继续到步骤4

[步骤4:冷却] - 等待完成

  • 💨 生成蒸汽特效粒子系统
  • 🕐 等待节点 - 图表暂停直到特效完成(2.0秒)
  • 控制台:[Chain Step 4] Turret_A Cooldowning.
  • 与延迟(固定时间)不同,这等待实际特效完成
  • 蒸汽结束后,链继续到步骤5

[步骤5:归档] - 立即(参数被阻止)

  • 📝 最终日志步骤
  • 图表中PassArgument = FALSE → 接收默认/null值
  • 控制台:[Chain Step 5] Archived. Data Status: CLEAN
  • 炮塔解锁以供下次使用
  • 链成功完成 ✅

时间线:

0.0秒 → 步骤1:系统检查(瞬间)
0.0秒 → 步骤2:充能开始
1.0秒 → 步骤3:开火(充能延迟后)
1.0秒 → 步骤4:冷却开始
3.0秒 → 步骤5:归档(蒸汽特效约2秒后)
3.0秒 → 序列完成

结果: ✅ 完整的5步发射序列成功执行。


步骤3:测试失败发射(安全锁开启)

点击"Toggle SafeLock":

  • 安全标志更改:isSafetyLockDisengaged = false
  • HoloDisplay更新:"SAFELOCK ACTIVED"
  • UI按钮颜色变为橙色(视觉警告)
  • 控制台:[Chain Settings] Safety Lock Disengaged: False

点击"Launch B":

顺序执行:

[步骤1:系统检查] - 失败

  • 🔍 条件节点评估 ChainEventReceiver.IsSafetyCheckPassed
  • 属性检查 isSafetyLockDisengaged → 发现FALSE
  • 属性执行失败反馈:
    • 🚨 红色警报叠加层闪烁3次
    • 播放警报声音
    • 控制台:[Chain Blocked] Safety Check Failed. Sequence stopped immediately.
  • 条件返回FALSE
  • 🛑 链在此终止

[步骤2-5] - 永不执行

  • ❌ 无充能特效
  • ❌ 无抛射物发射
  • ❌ 无蒸汽冷却
  • ❌ 无归档日志

结果: ❌ 发射在门处中止。步骤2-5从未运行。

🔴 关键链式行为

当链节点的条件失败时:

  1. 立即终止 - 执行在该节点停止
  2. 无下游执行 - 后续节点永不运行
  3. 无部分完成 - 全有或全无的行为
  4. 早期清理 - 资源立即解锁

这与触发器事件根本不同,触发器事件中失败的条件只是跳过个别分支,而其他分支继续。


🏗️ 场景架构

链式与触发器:根本区别

触发器事件(并行):

⚡ 根事件:OnInteraction

├─ 🔱 分支A:[ 🛡️ 守卫:`HasKey == true` ]
│ └─ 🚀 动作:OpenDoor() ➔ ✅ 条件通过:执行中...

├─ 🔱 分支B:[ 🛡️ 守卫:`PlayerLevel >= 10` ]
│ └─ 🚀 动作:GrantBonusXP() ➔ ❌ 条件失败:分支跳过

└─ 🔱 分支C:[ 🛡️ 守卫:`Always True` ]
└─ 🚀 动作:PlaySound("Click") ➔ ✅ 条件通过:执行中...

📊 摘要:2条路径执行 | 1条路径跳过 | ⚡ 时序:并发

链式事件(顺序):

🏆 启动:根事件

├─ 1️⃣ [ 步骤1 ] ➔ 🛡️ 守卫:`条件A`
│ └─ ⏳ 状态:等待完成... ✅ 成功

├─ 2️⃣ [ 步骤2 ] ➔ 🛡️ 守卫:`条件B`
│ └─ ⏳ 状态:等待完成... ✅ 成功

├─ 3️⃣ [ 步骤3 ] ➔ 🛡️ 守卫:`条件C`
│ └─ ⏳ 状态:等待完成... ❌ 失败!

└─ 🛑 [ 终止 ] ➔ 逻辑链停止
└─ ⏭️ 步骤4:[ 跳过 ]

📊 最终结果:在步骤3中止 | ⏳ 模式:严格阻塞

何时使用每种:

模式使用链式使用触发器
过场动画✅ 顺序镜头❌ 步骤无序
战斗系统❌ 不需要严格顺序✅ 并行系统
教程✅ 必须先完成步骤1再进行步骤2❌ 步骤可重叠
武器充能✅ 充能 → 开火 → 冷却❌ 顺序重要
成就❌ 独立检查✅ 多个触发器

事件定义

游戏事件编辑器

事件名称类型角色步骤
0_StartSequenceGameEvent<GameObject, DamageInfo>(金色)入口
1_SystemCheckGameEvent<GameObject, DamageInfo>(绿色)1
2_ChargeGameEvent<GameObject, DamageInfo>(绿色)2
3_FireGameEvent<GameObject, DamageInfo>(绿色)3
4_CoolDownGameEvent<GameObject, DamageInfo>(绿色)4
5_ArchiveGameEvent<GameObject, DamageInfo>(绿色)5

关键洞察:

  • 触发链
  • 链节点自动顺序触发
  • 代码仅在根上调用 .Raise() ——图表处理其余部分

流程图配置

点击**"Flow Graph"**按钮可视化顺序管道:

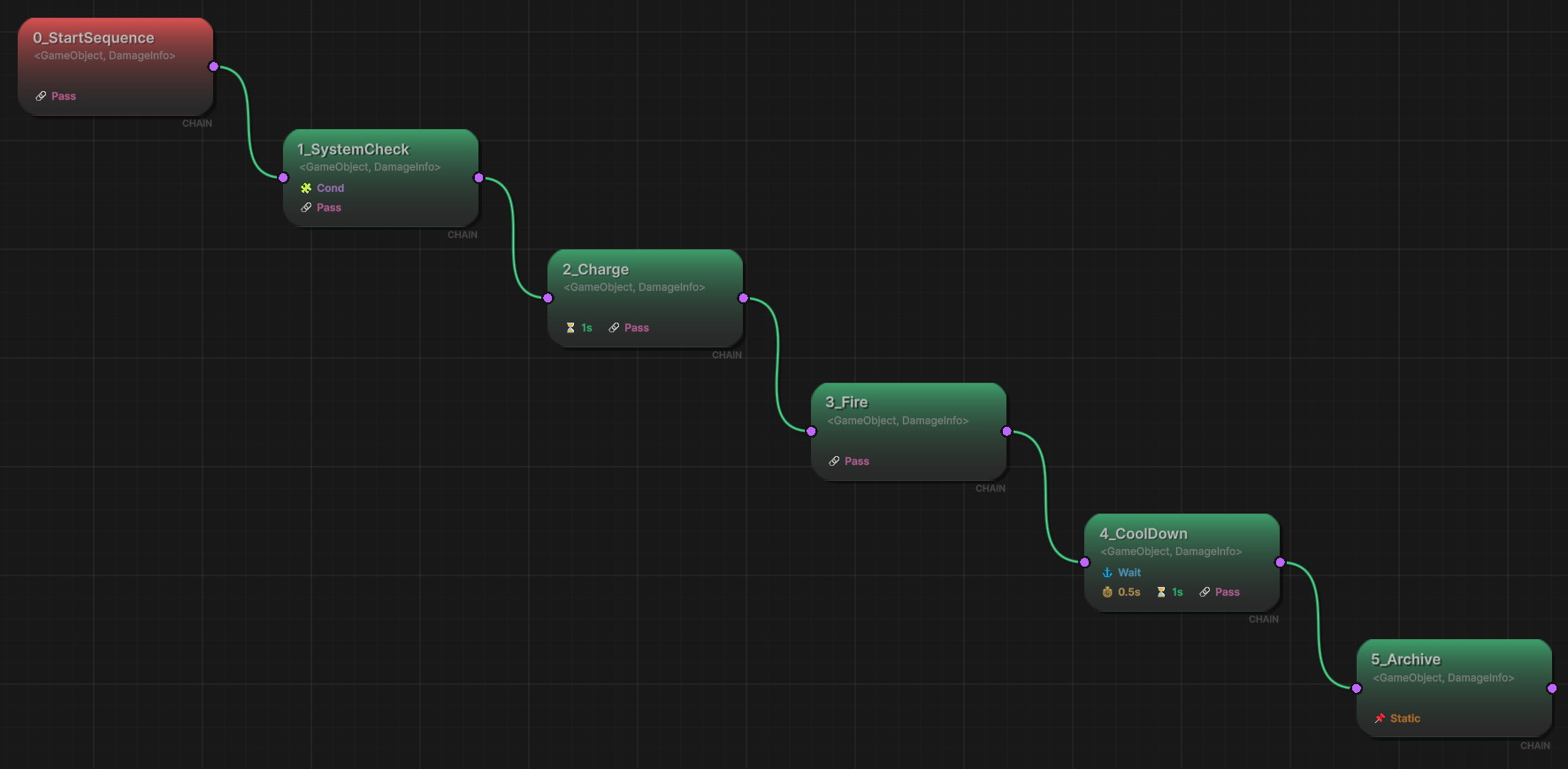

流程图概览

图表结构(从左到右):

节点1:0_StartSequence(根,红色)

  • 由代码触发的入口点
  • 类型:GameEvent<GameObject, DamageInfo>
  • 连接到第一个链节点

节点2:1_SystemCheck(链,绿色)

  • 条件节点 - 守门员
  • 条件: ChainEventReceiver.IsSafetyCheckPassed == true
    • 在运行时评估场景对象属性
    • 如果为false → 链立即中断
  • 动作: ChainEventReceiver.OnSystemCheck(sender, args)
  • 绿色勾选图标表示条件已启用
  • PassArgument:✓ 传递(完整数据转发)

节点3:2_Charge(链,绿色)

  • ⏱️ 延迟节点 - 定时暂停
  • 延迟: 1.0秒(显示为 ⏱️ 1秒图标)
  • 动作: ChainEventReceiver.OnStartCharging(sender, args)
  • 图表在此精确冻结1秒
  • PassArgument:✓ 传递

节点4:3_Fire(链,绿色)

  • 🎯 动作节点 - 标准执行
  • 动作: ChainEventReceiver.OnFireWeapon(sender, args)
  • 无延迟,无条件
  • 在前一步骤后立即执行
  • PassArgument:✓ 传递

节点5:4_CoolDown(链,绿色)

  • 🕐 等待节点 - 异步完成
  • 延迟: 0.5秒(最小等待)
  • WaitForCompletion: ✓ 选中(显示为 ⏱️ 1秒图标)
    • 图表等待接收器协程完成
    • 不是固定计时器——等待实际完成信号
  • 动作: ChainEventReceiver.OnCoolDown(sender, args)
  • PassArgument:✓ 传递

节点6:5_Archive(链,绿色)

  • 🔒 过滤节点 - 数据清理
  • 动作: ChainEventReceiver.OnSequenceArchived(sender, args)
  • PassArgument: 🔴 静态(参数被阻止)
    • 即使前面的节点传递了完整数据
    • 此节点接收默认/null值
    • 演示链末端的数据防火墙
  • 最后一步——无下游节点

连接线:

  • 🟢 绿色"CHAIN"线 - 顺序流
    • 每个输出端口连接到下一个输入端口
    • 线性拓扑——无分支
    • 执行遵循从左到右的线

图例:

  • 🔴 根节点 - 入口点(由代码触发)
  • 🟢 链节点 - 按顺序自动触发
  • 勾选图标 - 条件已启用
  • ⏱️ 时钟图标 - 配置了延迟或等待
  • 🔒 静态图标 - 参数被阻止
🎨 可视化管道优势

链式图表提供即时理解:

  • 顺序顺序 - 从左到右的流程显示精确执行顺序
  • 验证门 - 条件节点充当检查点
  • 时序控制 - 延迟/等待图标显示暂停点
  • 数据流 - PassArgument切换显示数据过滤位置
  • 失败点 - 条件节点显示链可能中断的位置

这比阅读带有嵌套 yield return 语句的协程要清晰得多!


发送器设置(ChainEventRaiser)

选择ChainEventRaiser游戏对象:

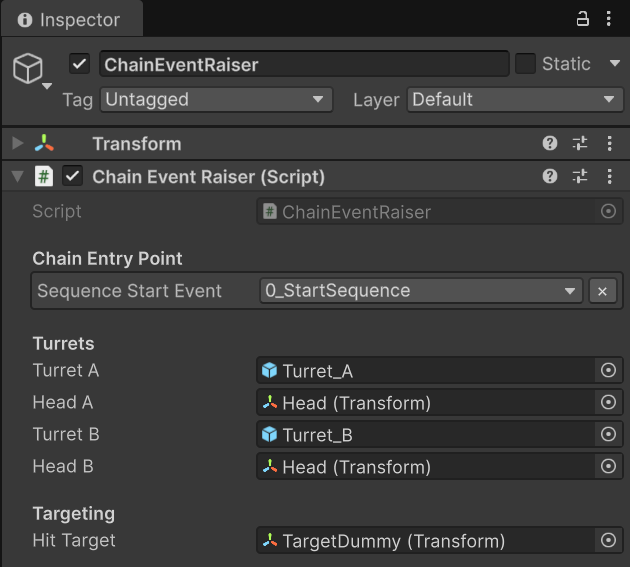

ChainEventRaiser检查器

链入口点:

  • Sequence Start Event0_StartSequence
    • 提示:"链图的启动节点"
    • 仅引用根——下游由图表处理

炮塔:

  • 炮塔A: Turret_A(游戏对象),Head A(Transform)
  • 炮塔B: Turret_B(游戏对象),Head B(Transform)

目标:

  • Hit Target:TargetDummy(Transform)

关键观察: 与触发器示例一样,发送器仅知道一个事件。5步管道完全抽象到图表中。


接收器设置(ChainEventReceiver)

选择ChainEventReceiver游戏对象:

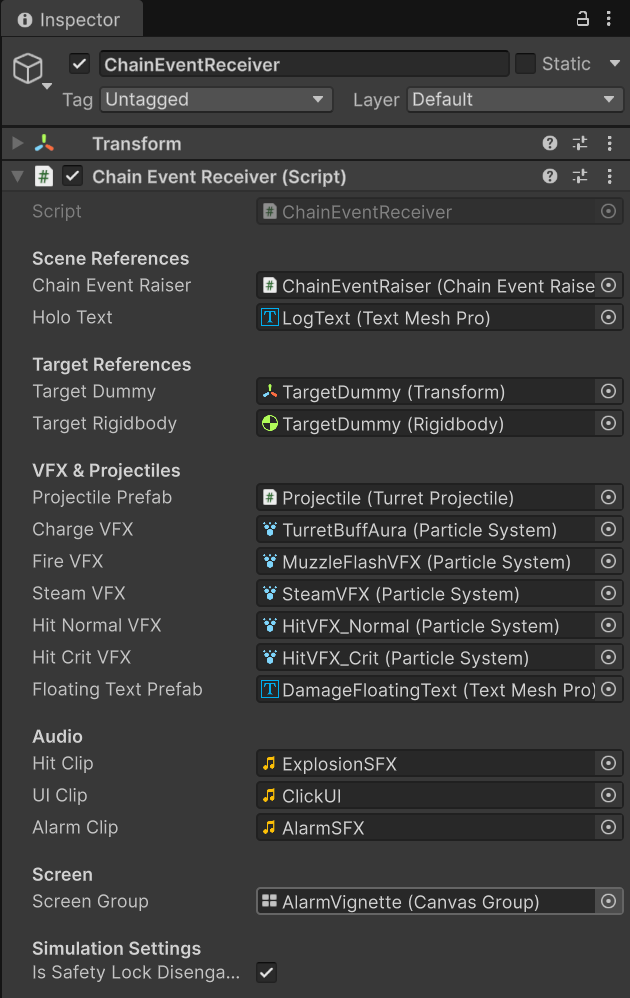

ChainEventReceiver检查器

场景引用:

  • Chain Event Raiser:ChainEventRaiser(用于解锁回调)
  • Holo Text:LogText(TextMeshPro)- 显示锁定状态

目标引用:

  • Target DummyTarget Rigidbody

特效和抛射物:

  • Projectile Prefab:Projectile(TurretProjectile)
  • Charge VFX:TurretBuffAura(粒子系统)- 步骤2
  • Fire VFX:MuzzleFlashVFX(粒子系统)- 步骤3
  • Steam VFX:SteamVFX(粒子系统)- 步骤4
  • Hit Normal/Crit VFXFloating Text Prefab

音频:

  • Hit ClipUI ClipAlarm Clip

屏幕:

  • Screen Group:AlarmVignette(CanvasGroup)- 失败时红色闪烁

模拟设置:

  • Is Safety Lock Disengaged:TRUE(默认)
    • 控制步骤1条件是否通过
    • 可通过"Toggle SafeLock"按钮切换

💻 代码详解

📤 ChainEventRaiser.cs(发送器)

using UnityEngine;
using TinyGiants.GameEventSystem.Runtime;

public class ChainEventRaiser : MonoBehaviour
{
[Header("Chain Entry Point")]
[Tooltip("链图的启动节点。")]
[GameEventDropdown]
public GameEvent<GameObject, DamageInfo> sequenceStartEvent;

[Header("Turrets")]
public GameObject turretA;
public GameObject turretB;
// ... 头部变换 ...

private bool _isBusyA;
private bool _isBusyB;

/// <summary>
/// UI按钮A:请求炮塔A发射。
///
/// 关键:仅触发根事件。
/// 链图自动编排所有5个下游步骤。
/// </summary>
public void RequestLaunchA()
{
if (sequenceStartEvent == null) return;

Debug.Log("<color=cyan>[Raiser] Requesting Launch Protocol A...</color>");
_isBusyA = true;

// 构建数据载荷
DamageInfo info = new DamageInfo(500f, true, DamageType.Physical,
hitTarget.position, "Commander");

// 魔法时刻:单次 .Raise() 启动整个5步链
// 图表自动执行:
// 1. 系统检查(带条件)
// 2. 充能(带1秒延迟)
// 3. 开火(立即)
// 4. 冷却(带等待完成)
// 5. 归档(带阻止参数)
sequenceStartEvent.Raise(turretA, info);
}

/// <summary>
/// UI按钮B:请求炮塔B发射。
/// 相同逻辑,不同炮塔。
/// </summary>
public void RequestLaunchB()
{
if (sequenceStartEvent == null) return;

Debug.Log("<color=orange>[Raiser] Requesting Launch Protocol B...</color>");
_isBusyB = true;

DamageInfo info = new DamageInfo(200f, false, DamageType.Physical,
hitTarget.position, "Commander");
sequenceStartEvent.Raise(turretB, info);
}

// 序列完成或失败时由接收器调用的解锁方法
public void UnlockTurretA() => _isBusyA = false;
public void UnlockTurretB() => _isBusyB = false;
}

要点:

  • 🎯 单一事件引用 - 仅知道根事件
  • 📡 零管道知识 - 不知道5个步骤
  • 🔓 解锁回调 - 接收器发出完成/失败信号
  • 🎬 最大解耦 - 所有序列逻辑在图表中

📥 ChainEventReceiver.cs(监听器)

using UnityEngine;
using System.Collections;

public class ChainEventReceiver : MonoBehaviour
{
[Header("Simulation Settings")]
[Tooltip("如果为TRUE,通过检查。如果为FALSE,链在步骤1中断。")]
public bool isSafetyLockDisengaged = true;

/// <summary>
/// 由'1_SystemCheck'节点条件访问的属性。
///
/// 图表配置:场景对象 → 属性 → IsSafetyCheckPassed
///
/// 关键:这在节点动作执行之前评估。
/// 如果返回false,链立即终止。
/// </summary>
public bool IsSafetyCheckPassed
{
get
{
bool result = true;

if (!isSafetyLockDisengaged)
{
// 失败路径:安全锁已启用
result = false;

Debug.LogWarning(
"<color=red>[Chain Blocked] Safety Check Failed. " +
"Sequence stopped immediately.</color>");

// 失败的视觉反馈
StopCoroutine(nameof(ScreenRoutine));
if (screenGroup) StartCoroutine(ScreenRoutine());
}

return result;
}
}

/// <summary>
/// 切换安全锁状态。将此绑定到UI按钮。
/// </summary>
public void ToggleSafetyLock()
{
if (UIClip) _audioSource.PlayOneShot(UIClip);

isSafetyLockDisengaged = !isSafetyLockDisengaged;

// 更新UI
string text = isSafetyLockDisengaged ? "SAFELOCK READY" : "SAFELOCK ACTIVED";
if (holoText) holoText.text = text;

Debug.Log($"[Chain Settings] Safety Lock Disengaged: {isSafetyLockDisengaged}");
}

/// <summary>
/// [链步骤1] 系统检查
/// 绑定到'1_SystemCheck'链节点。
///
/// 注意:此动作在条件通过后运行。
/// 如果条件失败,此方法永不执行。
/// </summary>
public void OnSystemCheck(GameObject sender, DamageInfo args)
{
bool isA = sender != null && sender.name.Contains("Turret_A");

// 如果到达这里,条件通过
// 但我们仍处理潜在的边缘情况
if (!IsSafetyCheckPassed)
{
// 由于序列失败解锁炮塔
if (isA) chainEventRaiser.UnlockTurretA();
else chainEventRaiser.UnlockTurretB();
}

Debug.Log($"[Chain Step 1] {sender.name} Checking...");
}

/// <summary>
/// [链步骤2] 充能
/// 绑定到带有1.0秒延迟的'2_Charge'链节点。
///
/// 图表在调用此方法之前暂停1秒。
/// 当此执行时,1.0秒已经过去。
/// </summary>
public void OnStartCharging(GameObject sender, DamageInfo args)
{
if (chargeVFX)
{
var vfx = Instantiate(chargeVFX, sender.transform.position + Vector3.up * 1.5f,
Quaternion.identity);
vfx.transform.SetParent(sender.transform);
vfx.Play();
Destroy(vfx.gameObject, 1.2f);
}

Debug.Log($"[Chain Step 2] {sender.name} Charging...");
}

/// <summary>
/// [链步骤3] 开火
/// 绑定到'3_Fire'链节点。
///
/// 生成抛射物并向目标发射。
/// 在步骤2完成后立即执行。
/// </summary>
public void OnFireWeapon(GameObject sender, DamageInfo args)
{
// 生成枪口闪光
if (fireVFX)
{
Vector3 spawnPos = sender.transform.position +
sender.transform.forward * 1.5f + Vector3.up * 1.5f;
var vfx = Instantiate(fireVFX, spawnPos, sender.transform.rotation);
vfx.Play();
Destroy(vfx.gameObject, 2.0f);
}

// 发射抛射物
if (projectilePrefab != null)
{
var muzzlePos = sender.transform.Find("Head/Barrel/MuzzlePoint");
var shell = Instantiate(projectilePrefab, muzzlePos.position,
sender.transform.rotation);

shell.Initialize(args.hitPoint, 20f, () =>
{
// 撞击回调
if (hitClip) _audioSource.PlayOneShot(hitClip);

// 生成撞击特效、浮动文本、应用物理...
ParticleSystem vfxToPlay = args.isCritical ? hitCritVFX : hitNormalVFX;

if (args.isCritical)
StartCoroutine(ShakeCameraRoutine(0.2f, 0.4f));

// ...(特效、物理、文本逻辑)...
});
}

Debug.Log($"[Chain Step 3] {sender.name} FIRED payload: {args.amount}");
}

/// <summary>
/// [链步骤4] 冷却
/// 绑定到带有WaitForCompletion的'4_CoolDown'链节点。
///
/// 图表等待此协程完成后再进入步骤5。
/// 与延迟(固定时间)不同,这等待实际任务完成。
/// </summary>
public void OnCoolDown(GameObject sender, DamageInfo args)
{
if (steamVFX)
{
var vfx = Instantiate(steamVFX, sender.transform.position + Vector3.up,
Quaternion.Euler(-90, 0, 0));
vfx.Play();
Destroy(vfx.gameObject, 2.0f);
}

Debug.Log($"[Chain Step 4] {sender.name} Cooldowning.");
}

/// <summary>
/// [链步骤5] 归档
/// 绑定到PassArgument = FALSE的'5_Archive'链节点。
///
/// 关键:即使前面的步骤传递了完整的DamageInfo,
/// 此节点由于图表配置接收默认/NULL值。
///
/// 演示数据防火墙——可以在链末端清理敏感数据。
/// </summary>
public void OnSequenceArchived(GameObject sender, DamageInfo args)
{
bool isA = sender != null && sender.name.Contains("Turret_A");

// 解锁炮塔以供下次使用
if (isA) chainEventRaiser.UnlockTurretA();
else chainEventRaiser.UnlockTurretB();

// 检查数据是否成功阻止
bool isClean = (args == null || args.amount == 0);
string logMsg = isClean ? "<color=cyan>CLEAN</color>" : "<color=red>LEAKED</color>";

Debug.Log($"[Chain Step 5] Archived. Data Status: {logMsg}");
}

private IEnumerator ScreenRoutine()
{
// 红色警报叠加层闪烁动画
int flashes = 3;
float flashDuration = 0.5f;

for (int i = 0; i < flashes; i++)
{
if (alarmClip) _audioSource.PlayOneShot(alarmClip);

// 正弦波alpha动画
float t = 0f;
while (t < flashDuration)
{
t += Time.deltaTime;
float alpha = Mathf.Sin((t / flashDuration) * Mathf.PI);
screenGroup.alpha = alpha * 0.8f;
yield return null;
}

screenGroup.alpha = 0f;
yield return new WaitForSeconds(0.1f);
}
}
}

要点:

  • 🎯 5个独立方法 - 每个处理一个管道阶段
  • 条件属性 - IsSafetyCheckPassed 由图表评估
  • ⏱️ 时序无关 - 方法不知道延迟
  • 🔒 数据防火墙 - 步骤5接收清理的数据
  • 🎬 完成回调 - 成功/失败时解锁炮塔

🔑 核心要点

概念实现
🔗 顺序执行节点按严格顺序一个接一个执行
验证门条件节点在失败时终止链
⏱️ 延迟节点步骤之间的固定时间暂停
🕐 等待节点异步完成等待(非固定时间)
🔒 数据过滤PassArgument按节点控制数据流
🛑 早期终止失败的条件停止整个链
🎯 全有或全无链完全完成或提前终止
🎓 设计洞察

链式事件非常适合:

  • 过场动画 - 镜头1 → 镜头2 → 镜头3精确顺序
  • 武器序列 - 充能 → 开火 → 冷却 → 重新加载
  • 教程步骤 - 必须在步骤N+1之前完成步骤N
  • 制作配方 - 顺序添加成分
  • Boss阶段 - 带验证的阶段转换
  • 施法 - 引导 → 施放 → 效果 → 恢复

链式 vs 协程: 无需编写:

IEnumerator LaunchSequence()
{
if (!SafetyCheck()) yield break;
Charge();
yield return new WaitForSeconds(1.0f);
Fire();
yield return StartCoroutine(CoolDown());
Archive();
}

使用链式图表,其中:

  • 时序是可见的和设计师可编辑的
  • 条件是可视检查点,而非隐藏的 if 语句
  • 异步等待是可配置的,而非硬编码
  • 整个管道可通过图表可视化进行调试
⚠️ 链式陷阱
  1. 阻塞行为: 如果步骤3有bug且永不完成,步骤4-5永不运行
  2. 条件时序: 条件在节点动作之前评估——不能使用动作的副作用
  3. 无并行分支: 无法同时执行步骤2A和步骤2B(使用触发器)
  4. 延迟叠加: 多个延迟累加——3个节点各1秒 = 总共3秒等待
  5. 早期退出清理: 始终在条件失败路径中解锁资源

🎯 下一步

您已经掌握了顺序链式执行。示例系列继续探索更高级的模式。

下一章:继续探索**12 多数据库**中的高级示例


📚 相关文档
