高级逻辑模式

超越简单连接，本章深入探讨流程系统的运行时架构。

理解系统如何执行触发器与链，以及节点配置如何与事件配置交互，是掌握复杂游戏逻辑的关键。

⚙️ 核心机制：触发器 vs 链​

在流程图中，连接不仅仅是一条线；它是控制权的转移。目标节点的类型决定了如何处理该控制权。

特性🟠 触发器节点🟢 链节点
执行模式并行（扇出）串行（序列）
阻塞？❌ 非阻塞✅ 阻塞
技术实现即发即弃协程Yield
数据流立即将数据传递给所有子节点。仅在完成后将数据传递给下一个子节点。

1. 触发器机制（并行）​

当流程进入触发器节点时：

  1. 系统计算所有连接的触发器的优先级。
  2. 它在循环中逐个执行它们。
  3. 关键是，它不会等待触发器完成其任务就开始下一个。
  4. 结果：对玩家而言，所有效果（声音、UI、粒子）似乎在同一帧同时发生。

2. 链机制（顺序）​

链节点具有为节奏设计的复杂生命周期。它使用两层延迟来保持流程：

  1. 执行前：等待 开始延迟。
  2. 执行：触发事件。
  3. 执行后：等待 持续时间 或 等待完成。
  4. 信号：只有这样它才会触发下一个节点。

⏱️ 执行时间线​

理解节点配置（图表）如何与事件配置（Inspector）交互至关重要。

"双重延迟"规则​

如果您在节点和事件上都配置了延迟，它们是累加的。

动作的总时间 = 节点开始延迟 + 事件动作延迟

可视化时间线​

这是单个链节点执行的逐毫秒分解：

[流程进入节点]
      │
      ├── 1. 节点条件检查（图表层）
      │      🛑 如果为False: 停止。
      │
      ├── 2. 节点开始延迟（图表层）⏱️
      │      ⏳ 等待中...
      │
      ├── 3. 事件触发（核心层）🚀
      │      │
      │      ├── a. 事件条件检查（Inspector层）
      │      │      🛑 如果为False: 跳过动作（但流程继续！）
      │      │
      │      ├── b. 事件动作延迟（Inspector层）⏱️
      │      │      ⏳ 等待中...
      │      │
      │      └── c. UnityActions调用（游戏逻辑）🎬
      │             (例如，播放动画、减少生命值)
      │
      ├── 4. 节点持续时间/等待（图表层）⏳
      │      🛑 流程在这里被阻塞。
      │      (等待持续时间秒数或异步完成)
      │
      └── 5. 信号下一个节点 ⏭️
架构细节
  • 事件条件仅停止本地副作用（动作c）。它们不会阻止流程图继续执行步骤4和5。
  • 要停止流程图逻辑，您必须使用节点条件（步骤1）。

🛠️ 食谱：真实世界设计模式​

这里是解决常见游戏开发问题的标准架构模式。

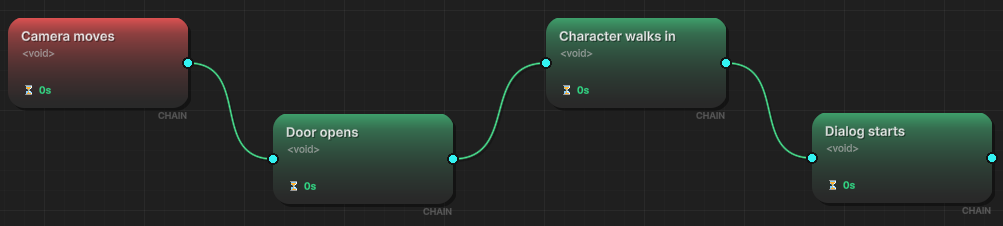

1. "电影"模式（过场动画）​

目标：严格定时的事件序列。 场景：相机移动 -> 门打开 -> 角色走进 -> 对话开始。

alt text

  • 结构：根 ➔ 链 ➔ 链 ➔ 链。
  • 配置：
    • 对每个步骤使用链节点（🟢）。
    • 使用**节点持续时间（⏳）**来控制序列节奏。
      • 示例：如果"门打开动画"需要2.0秒，将节点持续时间设置为2.0以确保角色不会穿过关闭的门。

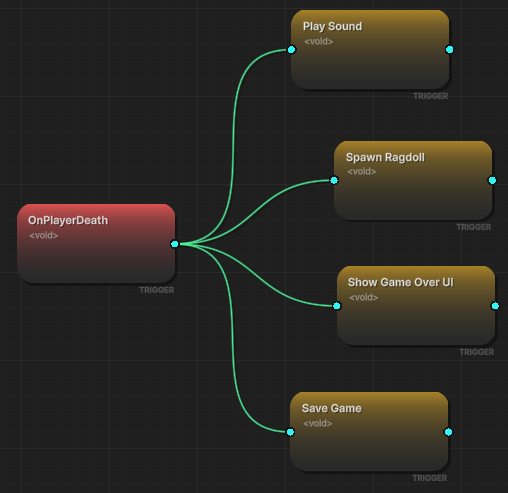

2. "广播器"模式（玩家死亡）​

目标：一个状态变化触发多个独立系统。 场景：玩家死亡。您需要：播放声音、显示游戏结束UI、生成布娃娃、保存游戏。

alt text

  • 结构：根 ➔ 多个触发器。
  • 配置：
    • 根：OnPlayerDeath。
    • 子节点：4个单独的触发器节点（🟠）。
    • 为什么：如果"保存游戏"系统挂起或出错，您不希望它阻止"游戏结束UI"出现。并行执行确保安全性。

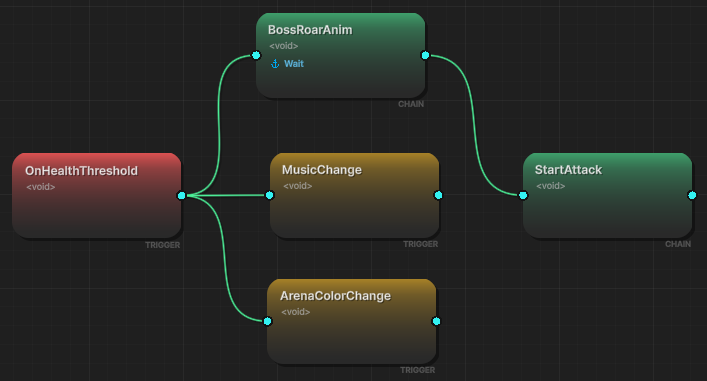

3. "混合Boss"模式（复杂状态）​

目标：复杂的AI阶段转换。 场景：Boss进入第2阶段。他咆哮（动画），同时音乐改变，竞技场变红。当咆哮结束时，他开始攻击。

alt text

  • 结构：
    1. 根（OnHealthThreshold）。
    2. 链节点（BossRoarAnim），勾选等待完成（或将持续时间设置为动画长度）。
    3. 触发器节点（MusicChange）附加到根（与咆哮并行）。
    4. 触发器节点（ArenaColorChange）附加到根（与咆哮并行）。
    5. 链节点（StartAttack）附加到BossRoarAnim节点。
  • 流程：
    • 音乐和颜色与咆哮同时立即发生。
    • StartAttack等待直到咆哮链节点完全完成（时间线中的步骤4）。

🎯 总结：何时使用什么？​

需求使用节点类型为什么？
"先做X，然后做Y"链（🟢）通过阻塞保证顺序。
"同时做X、Y和Z"触发器（🟠）即发即弃。并行执行。
"如果HP < 0，做X"节点条件完全停止流程逻辑。
"仅在未静音时播放声音"事件条件停止副作用，保持流程逻辑运行。
"在做X之前等待"节点开始延迟延迟事件触发。
"在X之后等待再做Y"节点持续时间（仅链）延迟下一个节点信号。
