连接类型与端口
在构建流程之前，您必须理解图表的可视化语言。每种颜色、形状和线条样式都传达了数据流和执行行为。
此处显示的图例也可在流程编辑器（右侧面板）中找到。将鼠标悬停在图例的任何位置以查看详细工具提示。

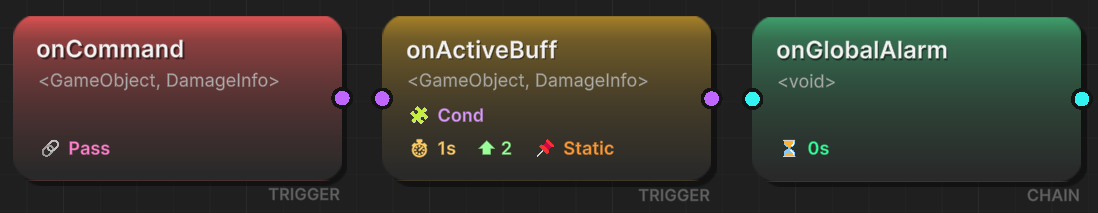

🧬 节点类型
节点的标题颜色表示其执行模式。
执行模式
| 颜色 | 类型 | 行为 | 使用场景 |
|---|---|---|---|
| 🔴 红色 | 根节点 | 入口点 - 外部触发事件时触发 | 游戏开始、玩家输入、碰撞检测 |
| 🟠 橙色 | 触发器节点 | 并行（扇出） - 触发后立即继续（非阻塞） | 声音 + VFX + UI更新同时发生 |
| 🟢 绿色 | 链节点 | 顺序（阻塞） - 触发后等待再继续 | 过场动画、延迟动作、异步操作 |
根节点规则
每个图一个：每个图表只有一个根节点。
设置根：右键点击任何节点以设置为根来更改入口点。
可视化：红色标题渐变使其立即可识别。
触发器 vs 链
触发器模式（并行）：
全部并行一起执行！
链模式（顺序）：
每个都等待前一个完成！

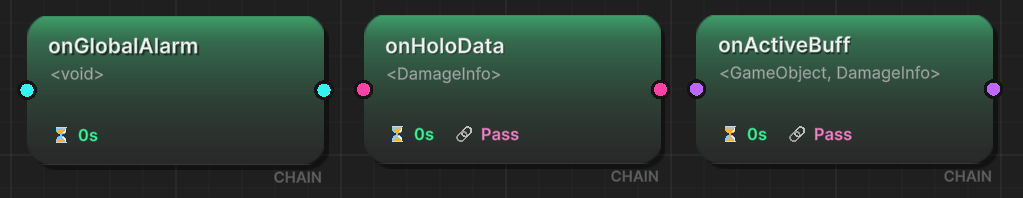

🔌 端口类型（数据签名）
端口颜色表示C#事件签名和数据有效载荷。
端口颜色含义
| 颜色 | 签名 | 描述 | 示例事件 |
|---|---|---|---|
| 🔵 青色 | () | Void - 不传递数据 | OnGameStart、OnButtonClick |
| 🌸 粉色 | <T> | 单参数 - 一个数据有效载荷 | OnScoreChanged(int)、OnDamage(DamageInfo) |
| 💜 紫色 | <TSender, TArgs> | 双参数 - Sender + 有效载荷 | OnPlayerDamaged(GameObject, DamageInfo) |
端口解剖
- 左端口（输入）：从前一个节点接收数据。
- 右端口（输出）：将数据发送到下一个节点。

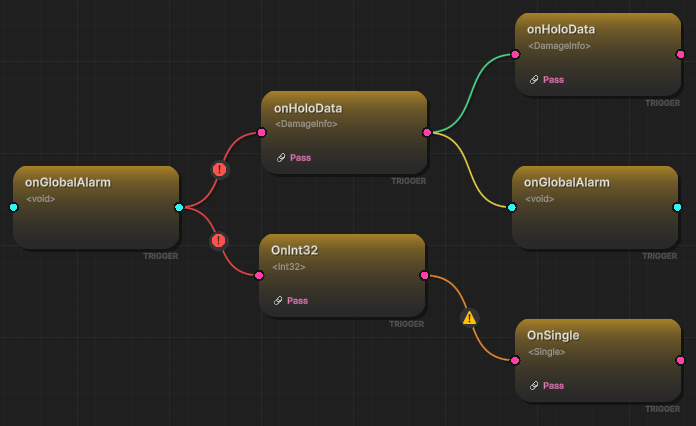

🔗 连接兼容性
系统在创建连接时提供实时类型安全。
兼容性级别
| 颜色 | 状态 | 含义 | 影响 |
|---|---|---|---|
| 🟢 绿色 | 完美匹配 | 类型完全匹配 | 零开销，无转换 |
| 🟡 黄色 | 兼容 | 安全操作，数据丢弃 | 参数被忽略，无错误 |
| 🟠 橙色 | 警告 | 需要类型转换 | 自动转换（例如，int → float） |
| 🔴 红色 | 不兼容 | 运行时将失败 | 连接被阻止 |
视觉反馈
拖动时：
- 预览线显示兼容性颜色
- 无效目标显示为暗淡
- 有效目标高亮显示
连接后：
- 线条颜色保持
- 橙色/红色出现警告图标（⚠️）
- 悬停查看详细工具提示
📊 兼容性矩阵
连接颜色由源类型、目标类型和传递参数设置决定。
完整兼容性表
| 源事件 | 目标事件 | 传递参数 | 结果 | 说明 |
|---|---|---|---|---|
| 任何 | 任何 | 关 | 🟢 绿色 | 覆盖：目标忽略所有输入 |
Void () | Void () | 开 | 🟢 绿色 | 完美匹配 - 不需要数据 |
Void () | <T> | 开 | 🔴 红色 | 错误：目标需要数据，源没有 |
Void () | <S,T> | 开 | 🔴 红色 | 错误：目标需要sender，源没有 |
<T> | Void () | 开 | 🟡 黄色 | 安全：参数丢弃 |
<T> | <T> | 开 | 🟢 绿色 | 完美匹配 - 相同类型 |
<T> | <S,T> | 开 | 🔴 红色 | 错误：目标需要sender，源没有 |
<S,T> | Void () | 开 | 🟡 黄色 | 安全：sender和arg都丢弃 |
<S,T> | <T> | 开 | 🟡 黄色 | 安全：sender丢弃，arg传递 |
<S,T> | <S,T> | 开 | 🟢 绿色 | 完美匹配 - sender + arg |
<T1> | <T2> | 开 | 🟠 橙色 | 警告：类型转换（int ↔ float） |
特殊情况
传递参数 = 关：
始终产生🟢 绿色连接，因为目标忽略所有输入数据。
使用场景：将类型化事件链接到void事件而无类型错误。
数值转换：
在兼容的数值类型之间自动转换（🟠 橙色）：
int↔floatfloat↔doubleint↔long
警告：可能丢失精度（例如，float 3.14 → int 3）。
不兼容类型：
在连接时被阻止（🔴 红色）：
string→intGameObject→float- 自定义类型不匹配
系统阻止创建这些连接。

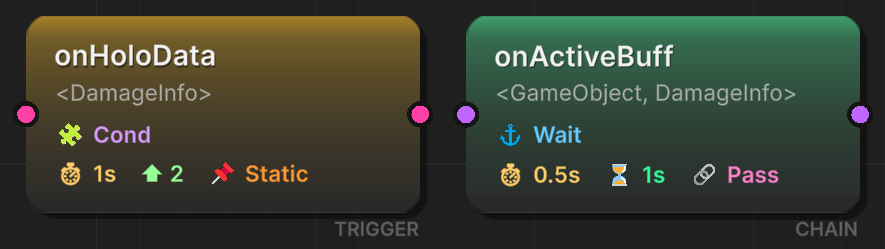

🏷️ 状态徽章
徽章出现在节点底部以显示活动配置。
徽章参考
| 图标 | 徽章 | 含义 | 适用于 |
|---|---|---|---|
| 🧩 | Cond | 可视化条件树活动 | 所有节点 |
| ⏱️ | 2.5s | 开始延迟（秒） | 所有节点 |
| ⏳ | 3.0s | 阻塞持续时间（秒） | 仅链 |
| ⚓ | Wait | 等待异步完成 | 仅链 |
| ⬆️ | +5 | 执行优先级 | 仅触发器 |
| 🔗 | Pass | 将参数传递给下一个节点 | 所有节点 |
| 📌 | Static | 参数被阻止（静态调用） | 所有节点 |
徽章示例
带延迟 + 持续时间的链节点：
⏱️ 1.0s ← 开始前等待1秒
⏳ 3.0s ← 然后阻塞3秒
带条件 + 优先级的触发器节点：
🧩 Cond ← 仅在条件通过时触发
⬆️ +10 ← 在其他触发器之前执行
带参数传递的任何节点：
🔗 Pass ← 将事件数据转发到下一个节点
🎨 可视化示例

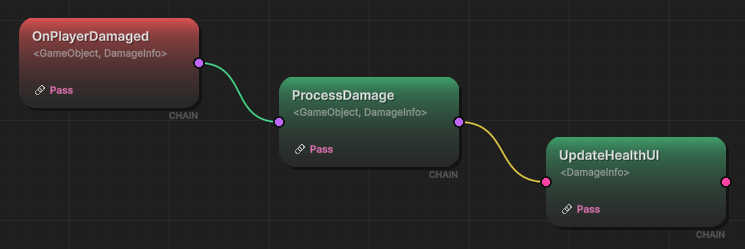

示例1：完美匹配链
颜色：
- 线1：🟢 绿色（完美匹配）
- 线2：🟡 黄色（sender安全丢弃）
示例2：类型转换警告
颜色：🟠 橙色（int → float转换）
风险：精度变化，但有效

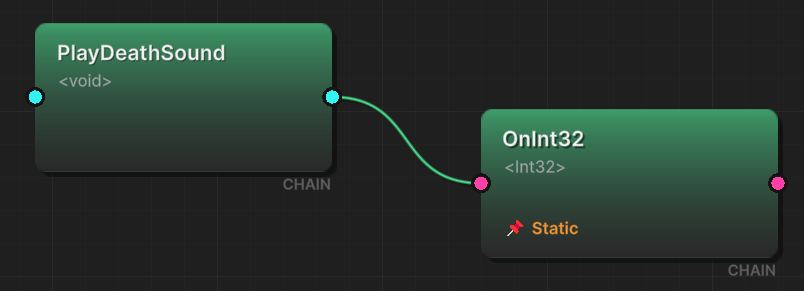

示例3：传递参数
颜色：🟢 绿色（void → int）
无阻塞： 忽略参数以匹配

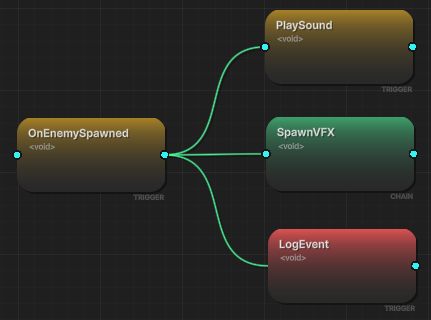

示例4：并行触发器扇出
所有连接： 绿色（void → void），立即并行执行
💡 最佳实践
明智使用传递参数
何时传递（开启）：
- 下一个节点需要事件数据
- 构建数据管道
- 转发伤害信息、分数等
何时阻止（关闭）：
- 连接不兼容的类型
- 通用通知（不需要数据）
- 简化复杂类型链
为流程进行颜色编码
绿色为主的图表：类型良好。
黄色连接：有意丢弃数据时可以接受。
橙色线条：检查正确性——确保转换是有意的。
红色块：立即修复——运行时将失败。
按类型组织
将相似签名节点分组在一起：
- Void事件在一个区域
- 数据事件在另一个区域
- 异步链与触发器分开
为什么：使类型兼容性更容易可视化。
❓ 常见问题
为什么我的连接是红色的？
原因：无法解决的类型不匹配。
修复：
- 检查目标是否需要sender但源不提供
- 在目标节点上禁用"传递参数"
- 插入中间转换节点
我可以连接不同的数值类型吗？
可以：系统自动转换int、float、double、long。
结果：🟠 橙色连接，带转换警告。
注意：注意精度损失（float → int）。
黄色是什么意思？
含义：安全连接，但数据丢弃。
示例：将<int>发送到<void>会丢弃整数。
安全吗？：是——无运行时错误，只是未使用的数据。
在流程图编辑器中工作时，图例面板（右侧）显示所有节点类型、端口颜色和连接含义。将鼠标悬停在任何图例项上以获取详细工具提示。
🔴 红色连接在创建期间被阻止以防止运行时崩溃。如果您需要连接不兼容的类型，请在目标节点上禁用"传递参数"——这通过忽略输入数据强制🟢 绿色连接。
