연결 타입 및 포트
플로우를 구축하기 전에 그래프의 시각적 언어를 이해해야 합니다. 모든 색상, 모양 및 선 스타일은 데이터 흐름과 실행 동작을 나타냅니다.
여기에 표시된 범례는 플로우 에디터(우측 패널)에서도 확인할 수 있습니다. 범례 어디든 마우스를 올리면 상세한 툴팁을 볼 수 있습니다.

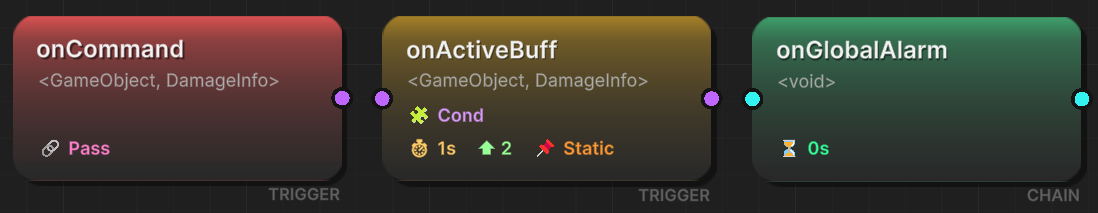

🧬 노드 타입 (Node Types)
노드의 헤더 색상은 실행 패턴을 나타냅니다.
실행 패턴 (Execution Patterns)
| 색상 | 타입 | 동작 | 유스케이스 |
|---|---|---|---|
| 🔴 빨간색 | 루트 노드 | 진입점 (Entry Point) - 이벤트가 외부에서 발생할 때 실행됨 | 게임 시작, 플레이어 입력, 충돌 감지 |
| 🟠 주황색 | 트리거 노드 | 병렬 (팬아웃) - 실행 후 즉시 다음으로 진행 (비차단/Non-blocking) | 사운드 + VFX + UI 업데이트가 동시에 발생하는 경우 |
| 🟢 녹색 | 체인 노드 | 순차 (차단) - 실행 후 완료될 때까지 대기한 뒤 다음으로 진행 | 컷씬, 지연된 액션, 비동기 작업 |
루트 노드 규칙 (Root Node Rules)
그래프당 하나: 각 그래프는 정확히 하나의 루트 노드를 가집니다.
루트 설정: 노드를 우클릭하고 Set as Root를 선택하여 진입점을 변경할 수 있습니다.
시각적 특징: 빨간색 헤더 그라데이션으로 즉시 식별할 수 있습니다.
트리거 vs 체인 (Trigger vs Chain)
트리거 패턴 (병렬):
모두 동시에 병렬로 실행됩니다!
체인 패턴 (순차):
각 단계는 이전 단계가 끝날 때까지 기다립니다!

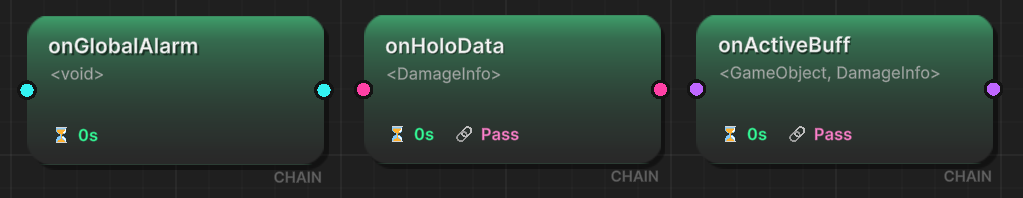

🔌 포트 타입 (데이터 시그니처) (Port Types)
포트 색상은 C# 이벤트 시그니처와 데이터 페이로드를 나타냅니다.
포트 색상의 의미
| 색상 | 시그니처 | 설명 | 예시 이벤트 |
|---|---|---|---|
| 🔵 시안색 | () | Void - 전달되는 데이터 없음 | OnGameStart, OnButtonClick |
| 🌸 분홍색 | <T> | 단일 인자 - 하나의 데이터 페이로드 | OnScoreChanged(int), OnDamage(DamageInfo) |
| 💜 보라색 | <TSender, TArgs> | 이중 인자 - 송신자(Sender) + 페이로드 | OnPlayerDamaged(GameObject, DamageInfo) |
포트 구조 (Port Anatomy)
- 왼쪽 포트 (입력): 이전 노드로부터 데이터를 수신합니다.
- 오른쪽 포트 (출력): 다음 노드로 데이터를 전송합니다.

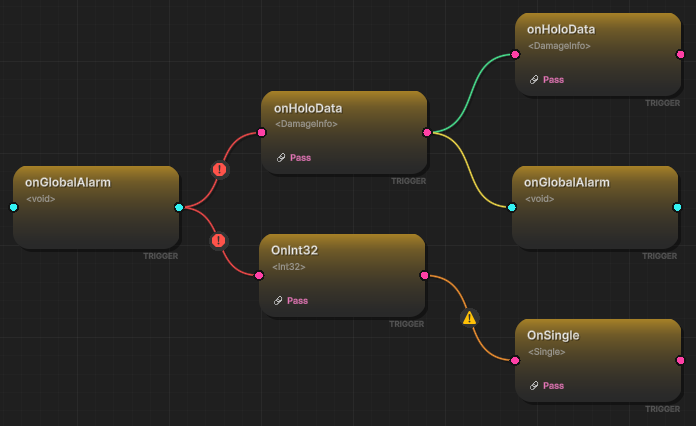

🔗 연결 호환성 (Connection Compatibility)
시스템은 연결을 생성할 때 실시간 타입 안정성을 제공합니다.
호환성 단계
| 색상 | 상태 | 의미 | 영향 |
|---|---|---|---|
| 🟢 녹색 | 완벽한 일치 | 타입이 정확히 일치함 | 오버헤드 없음, 변환 불필요 |
| 🟡 노란색 | 호환 가능 | 데이터 폐기를 동반한 안전한 작업 | 인자가 무시됨, 오류 없음 |
| 🟠 주황색 | 경고 | 타입 변환 필요 | 자동 변환 (예: int → float) |
| 🔴 빨간색 | 호환 불가 | 런타임에 실패함 | 연결 차단됨 |
시각적 피드백
드래그 중:
- 프리뷰 선에 호환성 색상이 표시됩니다.
- 유효하지 않은 대상은 흐릿하게 표시됩니다.
- 유효한 대상은 하이라이트됩니다.
연결 후:
- 선 색상이 유지됩니다.
- 주황색/빨간색의 경우 경고 아이콘(⚠️)이 나타납니다.
- 마우스를 올리면 상세 툴팁이 표시됩니다.
📊 호환성 매트릭스 (Compatibility Matrix)
연결 색상은 소스(Source) 타입, 타겟(Target) 타입, 그리고 인자 전달(Pass Argument) 설정에 의해 결정됩니다.
전체 호환성 테이블
| 소스 이벤트 | 타겟 이벤트 | 인자 전달 | 결과 | 설명 |
|---|---|---|---|---|
| Any | Any | OFF | 🟢 녹색 | 재정의(Override): 타겟이 모든 입력을 무시함 |
Void () | Void () | ON | 🟢 녹색 | 완벽한 일치 - 데이터 불필요 |
Void () | <T> | ON | 🔴 빨간색 | 오류: 타겟은 데이터를 필요로 하지만 소스에 없음 |
Void () | <S,T> | ON | 🔴 빨간색 | 오류: 타겟은 송신자를 필요로 하지만 소스에 없음 |
<T> | Void () | ON | 🟡 노란색 | 안전: 인자가 폐기됨 |
<T> | <T> | ON | 🟢 녹색 | 완벽한 일치 - 동일한 타입 |
<T> | <S,T> | ON | 🔴 빨간색 | 오류: 타겟은 송신자를 필요로 하지만 소스에 없음 |
<S,T> | Void () | ON | 🟡 노란색 | 안전: 송신자와 인자 모두 폐기됨 |
<S,T> | <T> | ON | 🟡 노란색 | 안전: 송신자는 폐기되고 인자만 전달됨 |
<S,T> | <S,T> | ON | 🟢 녹색 | 완벽한 일치 - 송신자 + 인자 |
<T1> | <T2> | ON | 🟠 주황색 | 경고: 타입 변환 (예: int ↔ float) |
특수 케이스
인자 전달(Pass Argument) = OFF:
타겟이 모든 입력 데이터를 무시하므로 항상 🟢 녹색 연결이 됩니다.
유스케이스: 타입 에러 없이 타입 지정 이벤트를 Void 이벤트에 체인으로 연결할 때 사용합니다.
숫자 타입 변환 (Numeric Conversions):
호환되는 숫자 타입 간에는 자동으로 변환됩니다 (🟠 주황색):
int↔floatfloat↔doubleint↔long
주의: 정밀도가 손실될 수 있습니다 (예: float 3.14 → int 3).
호환되지 않는 타입:
연결 시점에 차단됩니다 (🔴 빨간색):
string→intGameObject→float- 커스텀 타입 불일치
시스템은 이러한 연결이 생성되는 것을 방지합니다.
🏷️ 상태 배지 (Status Badges)
노드의 하단에 활성화된 설정을 보여주는 배지가 나타납니다.
배지 리퍼런스
| 아이콘 | 배지 | 의미 | 적용 대상 |
|---|---|---|---|
| 🧩 | Cond | 시각적 조건 트리 활성화 | 모든 노드 |
| ⏱️ | 2.5s | 시작 지연 시간 (초) | 모든 노드 |
| ⏳ | 3.0s | 차단 지속 시간 (초) | 체인 노드 전용 |
| ⚓ | Wait | 비동기 완료 대기 | 체인 노드 전용 |
| ⬆️ | +5 | 실행 우선순위 | 트리거 노드 전용 |
| 🔗 | Pass | 다음 노드로 인자 전달 | 모든 노드 |
| 📌 | Static | 인자 차단 (정적 호출) | 모든 노드 |
배지 예시
지연 시간 + 지속 시간이 설정된 체인 노드:
⏱️ 1.0s ← 시작 전 1초 대기
⏳ 3.0s ← 그 후 3초간 플로우 차단
조건 + 우선순위가 설정된 트리거 노드:
🧩 Cond ← 조건이 충족될 때만 실행
⬆️ +10 ← 다른 트리거보다 먼저 실행
인자 전달이 설정된 모든 노드:
🔗 Pass ← 이벤트 데이터를 다음 노드로 전달
🎨 시각적 예시

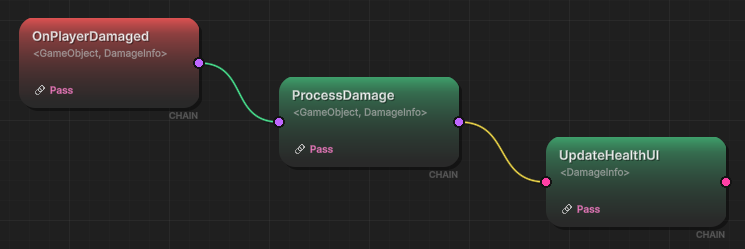

예시 1: 완벽한 일치 체인 (Perfect Match Chain)
색상:
- Line 1: 🟢 녹색 (완벽한 일치)
- Line 2: 🟡 노란색 (송신자가 안전하게 폐기됨)

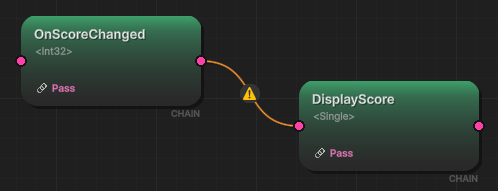

예시 2: 타입 변환 경고 (Type Conversion Warning)
색상: 🟠 주황색 (int → float 변환)
위험: 정밀도가 변할 수 있지만 작동은 합니다.

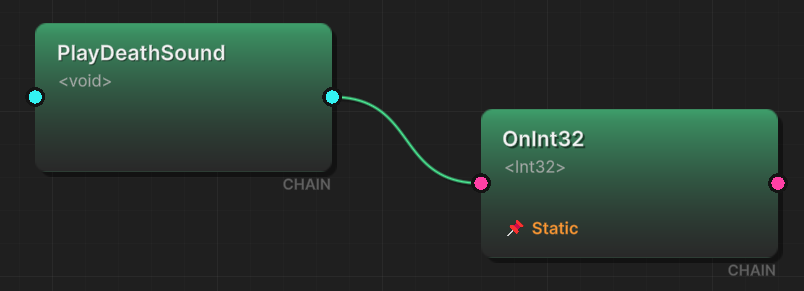

예시 3: 인자 전달 (Pass Argument)
색상: 🟢 녹색 (void → int)
차단 없음: 일치를 위해 인자를 무시합니다.

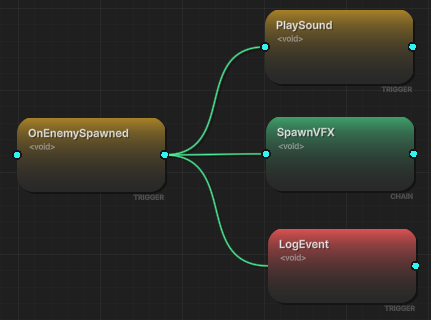

예시 4: 병렬 트리거 팬아웃 (Parallel Trigger Fan-Out)
모든 연결: 녹색 (void → void), 병렬로 즉시 실행됩니다.
💡 베스트 프랙티스
인자 전달(Pass Argument)을 현명하게 사용하기
전달할 때 (ON):
- 다음 노드가 이벤트 데이터를 필요로 할 때
- 데이터 파이프라인을 구축할 때
- 데미지 정보, 점수 등을 전달할 때
차단할 때 (OFF):
- 호환되지 않는 타입을 연결할 때
- 일반적인 알림(데이터 불필요)을 보낼 때
- 복잡한 타입 체인을 단순화할 때
플로우의 색상 코드 확인
녹색 위주의 그래프: 타입이 잘 지정된 상태입니다.
노란색 연결: 의도적으로 데이터를 폐기하는 경우 수용 가능합니다.
주황색 선: 정확성을 검토하십시오 — 변환이 의도적인지 확인해야 합니다.
빨간색 블록: 즉시 수정하십시오 — 런타임에 실패합니다.
타입별로 정리
비슷한 시그니처를 가진 노드들을 함께 그룹화하십시오:
- Void 이벤트는 한 구역에
- 데이터 이벤트는 다른 구역에
- 비동기 체인은 트리거와 분리하여 배치
이유: 타입 호환성을 시각적으로 파악하기가 훨씬 쉬워집니다.
❓ 자주 묻는 질문
연결이 왜 빨간색인가요?
원인: 해결할 수 없는 타입 불일치입니다.
해결:
- 타겟은 송신자를 필요로 하지만 소스가 제공하지 않는지 확인하십시오.
- 타겟 노드에서 "Pass Argument"를 끕니다.
- 중간에 변환 노드를 삽입하십시오.
서로 다른 숫자 타입을 연결할 수 있나요?
예: 시스템은 int, float, double, long 간의 자동 변환을 지원합니다.
결과: 변환 경고와 함께 🟠 주황색으로 연결됩니다.
주의: 정밀도 손실(float → int)에 주의하십시오.
노란색은 무엇을 의미하나요?
의미: 데이터 폐기를 동반한 안전한 연결입니다.
예시: <int>를 <void>로 보내면 정수 데이터가 폐기됩니다.
안전한가요?: 예 — 런타임 에러는 발생하지 않으며, 단지 데이터가 사용되지 않을 뿐입니다.
플로우 그래프 에디터에서 작업하는 동안, 우측의 **범례 패널(Legend Panel)**에서 모든 노드 타입, 포트 색상 및 연결의 의미를 확인할 수 있습니다. 범례 항목 위에 마우스를 올리면 상세 툴팁이 표시됩니다.
🔴 빨간색 연결은 런타임 충돌을 방지하기 위해 생성 시 차단됩니다. 호환되지 않는 타입을 연결해야 하는 경우, 타겟 노드에서 "Pass Argument"를 비활성화하십시오 — 이렇게 하면 입력 데이터를 무시하도록 강제하여 🟢 녹색 연결로 만들 수 있습니다.
