接続タイプとポート
フローを構築する前に、グラフの「視覚言語」を理解する必要があります。色、形状、線のスタイルはすべて、データフローと実行時の振る舞いを表しています。
ここに記載されている凡例は、フローエディタ（右側のパネル）でも確認できます。凡例内の項目にマウスをホバーすると、詳細なツールチップが表示されます。
🧬 ノードタイプ

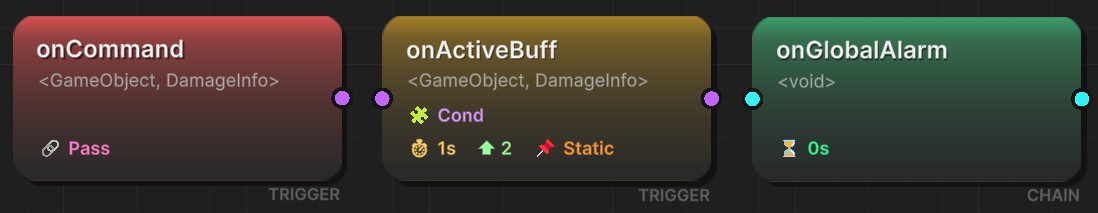

ノードのヘッダーの色は、その実行パターンを示しています。
実行パターン
| 色 | タイプ | 振る舞い | ユースケース |
|---|---|---|---|
| 🔴 赤 | ルートノード | エントリポイント - イベントが外部から発行されたときに開始されます | ゲーム開始、プレイヤー入力、衝突検知 |
| 🟠 オレンジ | トリガーノード | 並列 (ファンアウト) - 発行後、即座に次へ進みます（非ブロッキング） | SE再生 + VFX発生 + UI更新を同時に行う場合 |
| 🟢 緑 | チェーンノード | 直列 (ブロッキング) - 発行後、完了を待ってから次へ進みます | カットシーン、遅延アクション、非同期操作 |
ルートノードのルール
1グラフにつき1つ: 各グラフには、必ず1つのルートノードが存在します。
ルートの設定: 任意のノードを右クリックして "Set as Root" を選択することで、開始点を変更できます。
視覚効果: 赤いヘッダーグラデーションにより、即座に識別可能です。
トリガー vs チェーン
トリガーパターン (並列):
すべてが同時に並列実行されます！
チェーンパターン (直列):
それぞれが前の処理の完了を待ってから実行されます！
🔌 ポートタイプ (データシグネチャ)
ポートの色は、C#イベントのシグネチャとデータペイロードを示しています。
ポートの色の意味
| 色 | シグネチャ | 説明 | イベント例 |
|---|---|---|---|
| 🔵 シアン | () | Void - 渡されるデータなし | OnGameStart, OnButtonClick |
| 🌸 ピンク | <T> | 単一引数 - 1つのデータペイロード | OnScoreChanged(int), OnDamage(DamageInfo) |
| 💜 パープル | <TSender, TArgs> | 二重引数 - 送信元 + ペイロード | OnPlayerDamaged(GameObject, DamageInfo) |
ポートの構造
- 左ポート (入力): 前のノードからデータを受け取ります。
- 右ポート (出力): 次のノードへデータを送ります。
🔗 接続の互換性
システムは、接続作成時にリアルタイムの型安全性を提供します。
互換性レベル
| 色 | ステータス | 意味 | 影響 |
|---|---|---|---|
| 🟢 緑 | 完全一致 | 型が完全に一致しています | オーバーヘッドなし、変換不要 |
| 🟡 黄色 | 互換あり | データを破棄して安全に実行可能 | 引数は無視され、エラーは発生しません |
| 🟠 オレンジ | 警告 | 型変換が必要 | 自動変換（例：int → float）が行われます |
| 🔴 赤 | 互換性なし | 実行時に失敗します | 接続がブロックされます |
ビジュアルフィードバック
ドラッグ中:
- プレビュー線に互換性の色が表示されます
- 無効なターゲットは暗く表示されます
- 有効なターゲットはハイライトされます
接続後:
- 線の色が維持されます
- オレンジ/赤の場合は警告アイコン (⚠️) が表示されます
- ホバーすると詳細なツールチップが表示されます
📊 互換性マトリクス

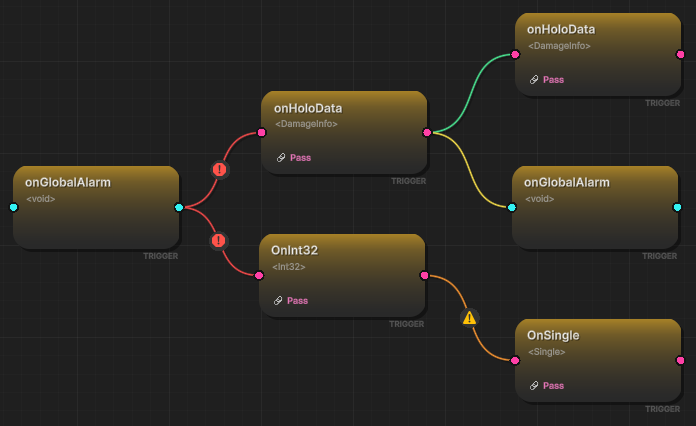

接続の色は、ソース（送信元）の型、ターゲット（送信先）の型、および Pass Argument（引数を渡す） 設定によって決定されます。
完全互換性テーブル
| ソースイベント | ターゲットイベント | 引数を渡す (Pass Argument) | 結果 | 説明 |
|---|---|---|---|---|
| すべて | すべて | OFF | 🟢 緑 | 上書き: ターゲットはすべての入力を無視します |
Void () | Void () | ON | 🟢 緑 | 完全一致 - データ不要 |
Void () | <T> | ON | 🔴 赤 | エラー: ターゲットはデータを必要としますが、ソースにありません |
Void () | <S,T> | ON | 🔴 赤 | エラー: ターゲットは送信元を必要としますが、ソースにありません |
<T> | Void () | ON | 🟡 黄色 | 安全: 引数は破棄されます |
<T> | <T> | ON | 🟢 緑 | 完全一致 - 同じ型 |
<T> | <S,T> | ON | 🔴 赤 | エラー: ターゲットは送信元を必要としますが、ソースにありません |
<S,T> | Void () | ON | 🟡 黄色 | 安全: 送信元と引数の両方が破棄されます |
<S,T> | <T> | ON | 🟡 黄色 | 安全: 送信元は破棄され、引数のみ渡されます |
<S,T> | <S,T> | ON | 🟢 緑 | 完全一致 - 送信元 + 引数 |
<T1> | <T2> | ON | 🟠 オレンジ | 警告: 型変換 (int ↔ float) |
特殊なケース
Pass Argument = OFF:
ターゲットがすべての入力データを無視するため、常に 🟢 緑 の接続になります。
ユースケース: 型エラーを発生させずに、型付きイベントをVoidイベントに連結する場合。
数値変換:
互換性のある数値型間では自動変換されます (🟠 オレンジ):
int↔floatfloat↔doubleint↔long
警告: 精度が失われる可能性があります（例：float 3.14 → int 3）。
互換性のない型:
接続時にブロックされます (🔴 赤):
string→intGameObject→float- カスタム型の不一致
システムにより作成が防止されます。
🏷️ ステータスバッジ

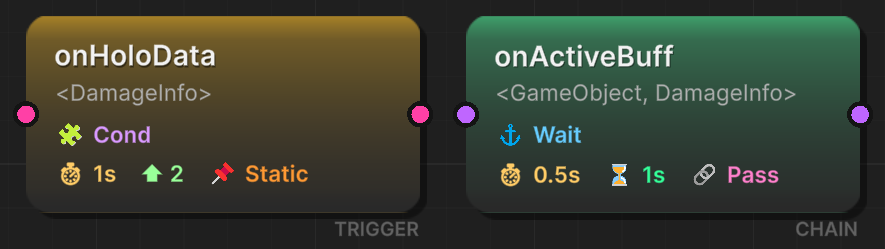

ノードの下部に、現在のアクティブな設定を示すバッジが表示されます。
バッジ・リファレンス
| アイコン | バッジ | 意味 | 対象ノード |
|---|---|---|---|
| 🧩 | Cond | ビジュアル条件ツリーがアクティブ | 全ノード |
| ⏱️ | 2.5s | 開始遅延（秒） | 全ノード |
| ⏳ | 3.0s | ブロッキング期間（秒） | チェーンのみ |
| ⚓ | Wait | 非同期完了を待機 | チェーンのみ |
| ⬆️ | +5 | 実行優先度 | トリガーのみ |
| 🔗 | Pass | 次のノードへ引数を渡す | 全ノード |
| 📌 | Static | 引数がブロックされている（静的呼び出し） | 全ノード |
バッジの例
遅延 ＋ 期間が設定されたチェーンノード:
⏱️ 1.0s ← 開始前に1秒待機
⏳ 3.0s ← その後、3秒間ブロッキング
条件 ＋ 優先度が設定されたトリガーノード:
🧩 Cond ← 条件を満たした場合のみ発行
⬆️ +10 ← 他のトリガーより先に実行
引数渡しが有効なノード:
🔗 Pass ← イベントデータを次のノードへ転送
🎨 視覚的な例

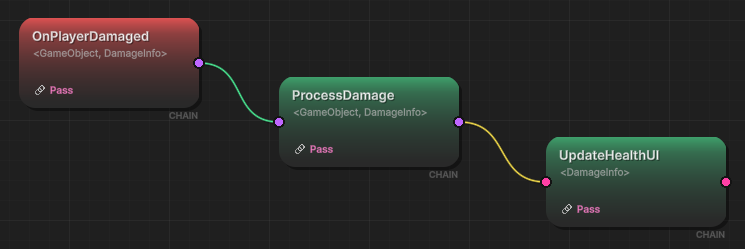

例 1: 完全一致のチェーン
色:
- Line 1: 🟢 緑 (完全一致)
- Line 2: 🟡 黄色 (送信元は安全に破棄)

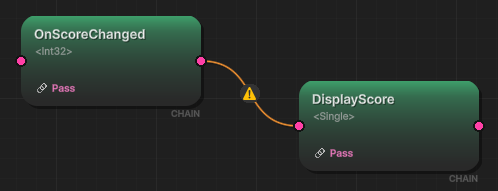

例 2: 型変換の警告
色: 🟠 オレンジ (int → float 変換)
リスク: 精度の変化はありますが、動作します。
例 3: 引数の無視 (Pass Argument OFF)
色: 🟢 緑 (void → int)
非ブロッキング: 一致させるために引数を無視。

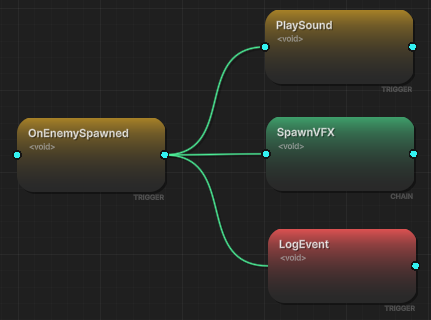

例 4: 並列トリガーのファンアウト
すべての接続: 緑 (void → void)、即座に並列実行。
💡 ベストプラクティス
引数渡しの賢い使い方
渡す場合 (ON):
- 次のノードがイベントデータを必要としている場合
- データパイプラインを構築する場合
- ダメージ情報やスコアなどを転送する場合
ブロックする場合 (OFF):
- 互換性のない型同士を接続する場合
- 一般的な通知（データ不要）の場合
- 複雑な型の連鎖を簡略化する場合
フローを色で判断する
緑が多いグラフ: 型定義が適切になされています。
黄色の接続: 意図的にデータを破棄している場合は許容されます。
オレンジの線: 正確性を確認してください。変換が意図したものであることを再確認してください。
赤のブロック: 即座に修正してください。実行時に失敗します。
型ごとに整理する
似たシグネチャのノードをグループ化しましょう：
- Voidイベントは一つのエリアに
- データ付きイベントは別のエリアに
- 非同期チェーンはトリガーとは別に
理由: 型の互換性が視覚的に判断しやすくなります。
❓ よくある質問
なぜ接続が赤くなるのですか？
原因: 解決できない型の不一致です。
修正方法:
- ターゲットが送信元を必要としているが、ソースが提供していないか確認。
- ターゲットノードの "Pass Argument" を無効にする。
- 中間に変換ノードを挿入する。
異なる数値型を接続できますか？
はい: システムは int, float, double, long 間で自動変換します。
結果: 変換警告を伴う 🟠 オレンジの接続になります。
注意: 精度損失（float → int）に注意してください。
黄色はどういう意味ですか？
意味: データ破棄を伴う安全な接続です。
例: <int> を <void> に送ると、整数データは破棄されます。
安全ですか？: はい。実行時エラーは発生せず、単にデータが使われないだけです。
フローグラフエディタでの作業中、右側の凡例パネル (Legend Panel) にすべてのノードタイプ、ポートの色、接続の意味が表示されます。凡例項目にホバーすると詳細なツールチップを確認できます。
🔴 赤色の接続は、実行時のクラッシュを防ぐために作成時にブロックされます。どうしても互換性のない型を接続する必要がある場合は、ターゲットノードの "Pass Argument" を無効にしてください。これにより入力データが無視され、🟢 緑色の接続として強制できます。
