可视化条件树

可视化地构建复杂的布尔逻辑以控制事件动作是否应该执行。通过直观的界面创建复杂的运行时检查——无需编码。

Visual Condition Tree

🎯 概览

可视化条件树是一个逻辑门系统，在执行事件动作之前评估运行时条件。

它解决的问题

传统方法（分散的逻辑）：

// 逻辑埋藏在脚本中，难以修改
if (damageInfo.amount > 20 &&
    (damageInfo.isCritical || damageInfo.type == DamageType.Fire) &&
    playerController.Health < 50 &&
    gameManager.IsInCombat()) {
    // 执行动作
}

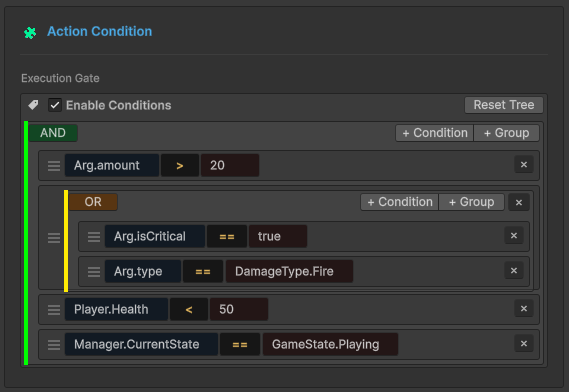

可视化方法：

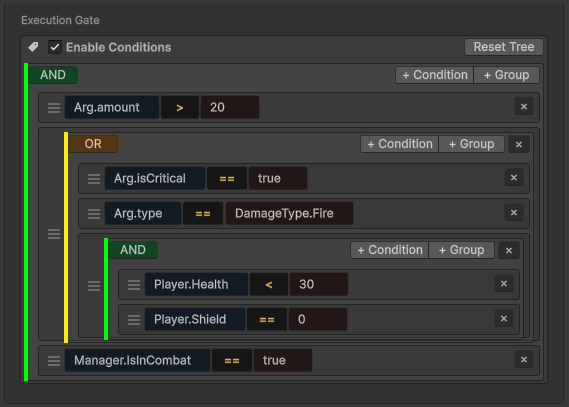

Visual Condition Tree

构建示例

事件：OnPlayerDamaged

事件类型：

GameEvent<GameObject, DamageInfo>（GameObject sender）
GameEvent<PlayerStats, DamageInfo>（自定义sender）

数据结构：

// 伤害类型枚举
public enum DamageType {
    Physical,
    Fire,
    Void
}

// 伤害信息有效载荷
public class DamageInfo {
    public float amount;           // 伤害值
    public bool isCritical;        // 暴击标志
    public DamageType type;        // 伤害类型
    public Vector3 hitPoint;       // 撞击位置
    public string attacker;        // 攻击者名称
}

// 自定义sender类型（GameObject的替代方案）
public class PlayerStats {
    public string playerName;
    public int level;
    public int factionId;
}

目标：在特定条件下，当玩家受到重大伤害时触发警告效果。

核心优势

功能	好处
🎨 可视化构建	设计师无需代码即可创建逻辑
🚀 高性能	编译为表达式树（零反射）
🔄 可重用	相同条件适用于所有事件动作
🧪 实时测试	在Inspector中调整值，立即查看结果
🔒 类型安全	自动验证类型兼容性

🏗️ 树结构

条件树由两种节点类型构建：

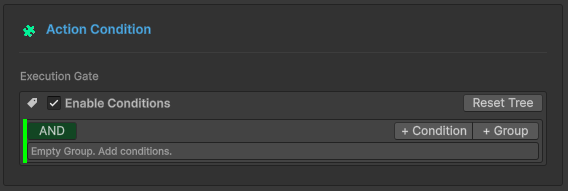

Node Types

🌳 组节点

使用AND/OR逻辑组合多个条件。

逻辑类型：

AND逻辑
OR逻辑

所有子条件必须评估为TRUE。

可视化：🟢 绿色边框

用途："必须满足所有要求"

切换逻辑：点击逻辑按钮（AND/OR）进行切换。

嵌套：组可以包含其他组——构建无限深度的复杂逻辑。

添加节点：在每个组上使用**+ 条件或+ 组**按钮。

⚖️ 比较节点

比较节点是事件逻辑的基本构建块。每个节点执行单个布尔检查（True/False）以确定事件动作是否应该继续。

🏗️ 比较的结构

每个节点遵循标准的三部分结构，使复杂逻辑一目了然。

[ 🟦 源（左操作数）] [ 运算符 ] [ 🟧 目标（右操作数）]

实际示例： 想象一个只有在命中足够强大时才触发的事件： Argument.amount > 20.0

🔍 源： Argument.amount — GameEvent<float> 传递的原始伤害值
📐 运算符： > — 逻辑规则（大于）
🎯 目标： 20.0 — 要比较的常量阈值或另一个变量

👓 查看模式

编辑器UI适应您的需求，平衡可读性与精确控制。

查看模式	可视化样式	最适合...
📖 折叠	摘要文本（例如，Health < 50）	快速概览复杂逻辑链。
🛠️ 展开	详细编辑器（下拉菜单、字段）	修改特定参数和源。

交互提示

只需点击任何比较块即可在这两种视图之间切换。这允许您保持工作区整洁，同时保留深入设置的能力。

📝 结构配置

📌 源

事件参数
场景类型
随机类型

🧬 事件参数（数据有效载荷）

Argument系统允许您深入事件的数据有效载荷以提取特定值用于条件和动作。

可用性

数据访问专属于类型化事件：GameEvent<T> 或 GameEvent<TSender, TArgs>。

🔢 单参数事件

签名： GameEvent<DamageInfo>

当事件携带单个对象时，您可以访问对象本身或其任何公共成员。

数据结构示例：

📦 (this Argument)      ➔ 完整的DamageInfo对象
├── 🔢 amount           ➔ float
├── ✅ isCritical       ➔ bool
├── 🏷️ type             ➔ DamageType（枚举）
├── 📍 hitPoint         ➔ Vector3
└── 👤 attacker         ➔ string

👥 Sender事件（上下文感知）

Sender事件为数据访问提供两个不同的根：Sender（谁）和Argument（什么）。

🎮 情况A：GameObject Sender

签名： GameEvent<GameObject, DamageInfo>

根	路径示例	数据类型
Sender	Sender.Transform.position	Vector3
Argument	Argument.amount	float

可视化层次结构：

👥 Sender
   ├── 🆔 tag           ➔ string
   ├── 🟢 activeSelf    ➔ bool
   └── 📐 Transform
       ├── 📍 position  ➔ Vector3
       └── 📂 childCount➔ int
🔢 Argument
   ├── 🔢 amount        ➔ float
   └── ✅ isCritical    ➔ bool

🛡️ 情况B：自定义C# Sender（高级）

签名： GameEvent<PlayerStats, DamageInfo>

🚀 为什么它特别： 与传统系统不同，您不受GameObject的限制。使用任何纯C#类作为sender，实现解耦的逻辑优先架构。

💎 纯逻辑 — 适用于非MonoBehaviour类。
🌐 网络就绪 — 适用于PlayerData或NetworkAgent同步。
🤖 AI代理 — 跟踪内部状态而无需场景依赖。

🧭 深度属性访问

精确导航。 使用高性能反射导航最多5层深的嵌套结构。

示例：方向检查

路径： Argument.hitPoint.normalized.x
条件： > 0.5
结果： 🎯 "命中来自右侧。"

面包屑逻辑： Argument (DamageInfo) ➔ hitPoint (Vector3) ➔ normalized (Vector3) ➔ x (float)

📋 支持的类型

系统自动支持以下类型：

类别	支持的类型
基础类型	int、float、double、long、bool、string
数学	Vector2、Vector3、Quaternion、Color
Unity	GameObject、Transform、Component引用
逻辑	枚举（带下拉菜单）、[Serializable] C#类

专业提示：自定义类

[Serializable]类中的任何公共字段或属性都会自动在深度链接选择器中公开。

🎬 场景类型

从场景中的GameObject或Component访问运行时数据。

使用方法

步骤1：从层级视图将GameObject或Component拖到对象字段。

步骤2：点击"选择属性..."浏览可用成员。

GameObject示例

拖动PlayerController GameObject：

📦 GameObject（实例）
├─ 📦 (this GameObject)    ➔ 引用本身
├─ ✅ activeSelf           ➔ bool
├─ 🔤 tag                  ➔ string
└─ 🔢 layer                ➔ int

📐 Transform（组件）
├─ 📍 position             ➔ Vector3
├─ 📏 localScale           ➔ Vector3
└─ 📂 childCount           ➔ int

🧩 PlayerController（脚本）
├─ 🔢 Health               ➔ float
├─ 🛡️ Shield               ➔ float
├─ 🏅 Level                ➔ int
├─ ✅ HasFireResistance    ➔ bool
│
├─ ⚡ IsInDangerZone()      ➔ bool（方法）
└─ ⚡ IsCriticallyWounded() ➔ bool（方法）

用法：

Player.Health < 50                  → 生命值检查
Player.Level >= 10                  → 等级要求
Player.IsInDangerZone() == true     → 通过方法进行复杂检查

Bool方法支持 ✨

返回bool的零参数方法出现在下拉菜单中！

示例：

// 在您的组件中
public bool IsInDangerZone() {
    return Health < 20 && Shield == 0 && !IsInvincible;
}

在条件树中：

Player.IsInDangerZone() == true

这将复杂逻辑封装在单个方法调用中，而不是可视化构建它。

Component示例

拖动GameManager Component：

🏛️ GameManager（全局系统）
├─ 🔄 CurrentState        ➔ GameState（枚举）
├─ 🌊 CurrentWave         ➔ int
├─ 🏅 DifficultyLevel     ➔ int
│
├─ ⚡ IsInCombat()         ➔ bool（方法）
└─ ⚡ IsHardMode()         ➔ bool（方法）

用法：

GameManager.CurrentState == Playing
GameManager.IsInCombat() == true
GameManager.DifficultyLevel >= 3

重要限制

⚠️ 场景类型要求对象在场景加载时存在。

✅ 有效：场景层级中的对象（在初始化时存在）
❌ 失败：运行时实例化的对象（尚不存在）

解决方案：对运行时对象使用事件参数

🎲 随机类型

目的：在执行时生成随机值。

两种模式

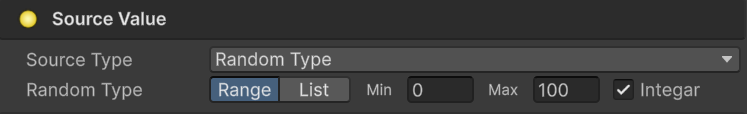

模式1：范围

在边界内生成随机数。

Visual Condition Tree

配置：

最小值：下界
最大值：上界
整数：勾选表示整数，取消勾选表示小数

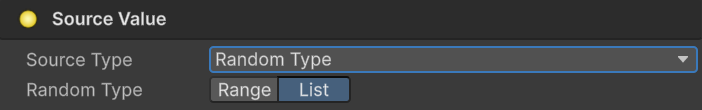

模式2：列表

从预定义值中随机选择项目。

Visual Condition Tree

配置：

数据类型：选择类型（int、float、string、bool等）
列表项：使用+/-按钮添加/删除值

使用场景

暴击几率：

Random(0~100) > 90  → 10%几率

伤害变化：

Random(0~10) → 添加随机额外伤害

动态事件：

Random List[简单, 普通, 困难] → 随机化难度

📌 运算符

📐 可用运算符

数值（6个）

用于数字（int、float、double、long）：

运算符	符号	示例
等于	`==`	`Health == 100`
不等于	`!=`	`Health != 0`
大于	`>`	`Damage > 20`
小于	`<`	`Health < 50`
大于或等于	`>=`	`Level >= 10`
小于或等于	`<=`	`Shield <= 0`

自动转换：兼容的数值类型自动转换（int ↔ float）。

字符串（4个）

用于文本值：

运算符	符号	示例
等于	`==`	`Name == "Hero"`
不等于	`!=`	`Tag != "Enemy"`
以...开头	`Starts With`	`Name Starts With "Player_"`
以...结尾	`Ends With`	`File Ends With ".png"`
包含	`Contains (⊃)`	`Message Contains "error"`

⚠️ 区分大小写："Hero" ≠ "hero"

枚举支持

完全枚举支持，带下拉选择！

示例：

public enum DamageType { Physical, Fire, Void }

在条件树中：

源：Argument.type（DamageType）
运算符：==
目标：DamageType.Fire（下拉菜单显示Physical/Fire/Void）

使用列表：

Argument.type In List [Fire, Void]
结果：如果type是DamageType.Fire或DamageType.Void，则为TRUE

支持的运算符：==、!=、In List (∈)

集合（1个）

检查列表/数组成员资格：

运算符	符号	目的
在列表中	`∈`	检查值是否存在于列表中

结构：

源：单个值
运算符：在列表中（∈）
目标：列表/数组（匹配类型）

示例：

Argument.attacker In List ["Dragon", "Demon", "Lich"]
Player.Level In List [10, 20, 30, 40, 50]
Argument.type In List [Fire, Void]

📌 目标

事件参数
场景类型
随机类型
常量

🧬 事件参数（数据有效载荷）

与源相同

与源一样，具体细节请参考源中的相关配置介绍

📌 常量

固定比较值。

注意：仅作为目标（右侧）可用，不作为源。

两种模式

模式1：单个值

输入一个固定值。

Visual Condition Tree

数据类型：Int、Float、Double、String、Bool

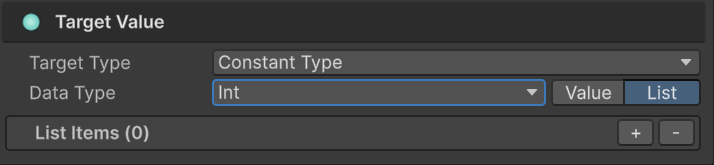

模式2：列表

定义多个可接受的值（用于"在列表中"运算符）。

Visual Condition Tree

配置：

数据类型：所有列表项的类型
+ / -：添加/删除项

使用场景

阈值：

Health < 50.0

精确匹配：

Name == "Hero"

多个值：

Type In List [Fire, Void, Lightning]

关键区别

额外支持类型：常量类型**（仅适用于目标）**

上下文感知

某些运算符限制目标类型：

数值运算符（>、<等）需要单个值
"在列表中"运算符需要列表类型

🎨 类型验证

系统自动验证类型兼容性。

有效比较：

✅ int == int
✅ float > int（自动转换）
✅ string Contains string
✅ DamageType == Fire（枚举）
✅ int In List<int>

无效比较：

❌ string > int（不兼容类型）
❌ bool Contains string（无意义）
❌ float In List<string>（类型不匹配）

视觉反馈：不兼容类型上的红色轮廓+警告文本。

🧩 Bool方法 vs 可视化树

两种构建条件的方法——何时使用每种？

方法1：Bool方法

最适合：复杂的多步逻辑。

示例：

public bool IsInDangerZone() {
    bool lowHealth = Health < 20;
    bool noShield = Shield == 0;
    bool hasEnemies = Physics.OverlapSphere(
        transform.position, 10f, enemyLayer
    ).Length > 0;

    return lowHealth && noShield && hasEnemies;
}

在树中：Player.IsInDangerZone() == true

优点：

封装复杂性
可以使用Physics、raycast
单元可测试
代码可重用

缺点：

需要C#编码
设计师无法修改

方法2：可视化树

最适合：设计师应该控制的简单检查。

示例：

优点：

无需编码
设计师友好
可视化表示
快速迭代

缺点：

无法使用Physics/算法
大型树变得复杂

混合方法（推荐）

结合两者以获得最佳结果：

指南：

可视化树：阈值、枚举、简单属性
Bool方法：Physics查询、复杂算法、跨系统检查

🔄 拖放重新排序

更改执行顺序：拖动任何条件左边缘的句柄（☰）。

为什么顺序很重要：

AND组：顺序不影响结果（所有必须通过）。

OR组：顺序影响短路评估（在第一个TRUE处停止）。

优化示例：

❌ 慢：
OR组
├─ ExpensivePhysicsCheck()  ← 首先运行（慢！）
└─ SimpleBoolCheck          ← 可能永远不运行

✅ 快：
OR组
├─ SimpleBoolCheck          ← 首先运行（快！）
└─ ExpensivePhysicsCheck()  ← 仅在需要时

在OR组中首先放置廉价检查以获得更好的性能。

🚀 性能

编译过程

一次性成本（场景加载）：

可视化树 → 表达式树 → IL代码 → 编译的Lambda

运行时执行：

事件触发 → 调用编译的Lambda → 返回TRUE/FALSE

基准测试：复杂嵌套条件在~0.001ms（1微秒）内执行。

为什么它快

零反射：像手写C#一样直接编译访问。

表达式树：系统在初始化时生成优化的IL代码。

❌ 传统：每次检查GetComponent() + GetField() + Invoke()
✅ 本系统：通过编译的lambda直接属性访问

结果：即使每帧触发数百个事件，开销也可以忽略不计。

🧹 树管理

启用/禁用：切换复选框以绕过所有条件（始终为TRUE）。
重置树：点击"重置树"按钮清除所有节点并重新开始。
折叠/展开：点击比较块在摘要和详细视图之间切换。

❓ 故障排除

条件始终返回False

检查清单：

✅ "启用条件"切换是否已勾选？
✅ 是否有红色类型不匹配警告？
✅ 场景类型引用是否仍然有效（未销毁）？
✅ bool方法是否返回预期值？（添加Debug.Log）

属性不在下拉菜单中

对于事件参数：

必须是公共字段或属性
必须是受支持的类型

对于场景类型：

GameObject必须在编辑器时存在于场景中
Component必须启用
属性必须是公共的
方法必须：返回bool、零参数、公共、实例（非静态）

对于运行时对象：使用事件参数而不是场景类型。

更改未保存

常见原因：

打开了多个行为窗口（关闭重复项）
编辑期间脚本编译（等待完成）
Unity未应用SerializedProperty更改（关闭前等待）

📖 使用位置

可视化条件树系统出现在两个上下文中：

1. 事件行为 → 游戏事件行为

控制事件动作是否执行：

事件触发 → 检查条件 → 执行/跳过动作

2. 流程节点 → 流程节点配置*（未来文档）*

控制流程节点是否执行：

流程到达节点 → 检查条件 → 执行/跳过节点

两者使用完全相同的条件树系统。

最佳实践

简单检查：对阈值、枚举、基本比较使用可视化树

复杂逻辑：对Physics、算法、多步检查使用Bool方法

最佳方法：两者结合——简单的可视化，复杂的方法

性能：在OR组中首先放置廉价检查以进行短路优化
