비주얼 조건 트리

이벤트 액션의 실행 여부를 제어하기 위해 복잡한 불리언 로직을 시각적으로 구축합니다. 코딩 없이 직관적인 인터페이스를 통해 정교한 런타임 체크 로직을 생성할 수 있습니다.

Visual Condition Tree

🎯 개요​

비주얼 조건 트리는 이벤트 액션을 실행하기 전에 런타임 조건을 평가하는 로직 게이트 시스템입니다.

해결하고자 하는 문제​

기존 방식 (분산된 로직):

// 스크립트에 파묻혀 있어 수정하기 어려운 로직
if (damageInfo.amount > 20 &&
    (damageInfo.isCritical || damageInfo.type == DamageType.Fire) &&
    playerController.Health < 50 &&
    gameManager.IsInCombat()) {
    // 액션 실행
}

시각적 방식:

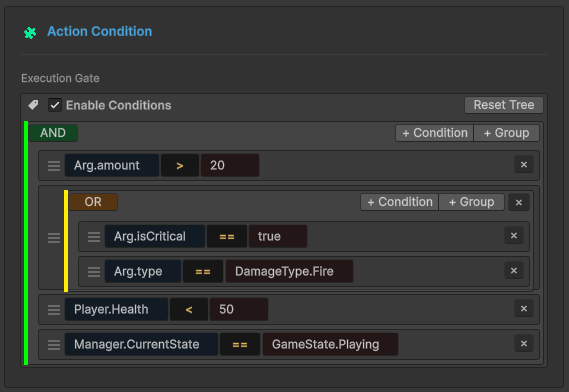

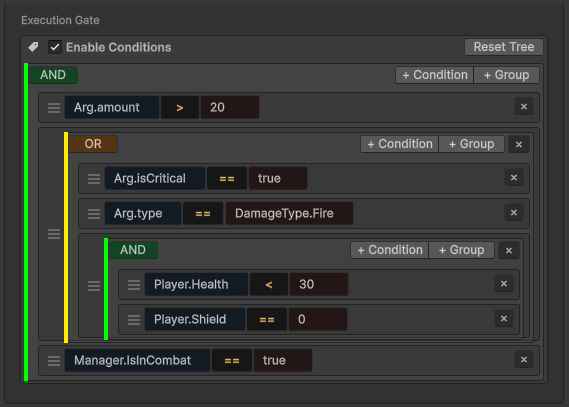

Visual Condition Tree

예제 구축​

이벤트: OnPlayerDamaged

이벤트 타입:

  • GameEvent<GameObject, DamageInfo> (GameObject 송신자)
  • GameEvent<PlayerStats, DamageInfo> (커스텀 송신자)

데이터 구조:

// 데미지 타입 열거형
public enum DamageType {
    Physical,
    Fire,
    Void
}

// 데미지 정보 페이로드
public class DamageInfo {
    public float amount;           // 데미지 수치
    public bool isCritical;        // 크리티컬 여부
    public DamageType type;        // 데미지 속성
    public Vector3 hitPoint;       // 충격 지점
    public string attacker;        // 공격자 이름
}

// 커스텀 송신자 타입 (GameObject 대신 사용 가능)
public class PlayerStats {
    public string playerName;
    public int level;
    public int factionId;
}

목표: 특정 조건 하에서 플레이어가 큰 데미지를 입었을 때만 경고 효과를 트리거합니다.

주요 장점​

특징이점
🎨 시각적 구축디자이너가 코드 없이 로직을 생성 가능
🚀 높은 성능익스프레션 트리(Expression Trees)로 컴파일 (리플렉션 비용 제로)
🔄 재사용성동일한 조건이 모든 이벤트 액션에 적용됨
🧪 실시간 테스트인스펙터에서 값을 수정하고 즉시 결과 확인 가능
🔒 타입 안정성타입 호환성을 자동으로 검증

🏗️ 트리 구조​

조건 트리는 두 가지 노드 타입으로 구성됩니다.

Node Types

🌳 그룹 노드 (Group Nodes)​

AND/OR 로직을 사용하여 여러 조건을 결합합니다.

로직 타입:

모든 자식 조건이 TRUE여야 합니다.

시각적 특징: 🟢 녹색 테두리

용도: "모든 요구 사항을 충족해야 함"

로직 전환: 로직 버튼(AND/OR)을 클릭하여 전환합니다.

중첩: 그룹 내에 다른 그룹을 포함할 수 있으며, 제한 없는 깊이로 복잡한 로직을 구축할 수 있습니다.

노드 추가: 각 그룹의 + Condition 또는 + Group 버튼을 사용합니다.

⚖️ 비교 노드 (Comparison Nodes)​

비교 노드는 이벤트 로직의 가장 기본이 되는 구성 요소입니다. 각 노드는 이벤트 액션을 진행할지 결정하기 위해 단일 불리언 체크(True/False)를 수행합니다.

🏗️ 비교 노드의 구조​

모든 노드는 표준 3단 구조를 따르므로 복잡한 로직도 한눈에 쉽게 읽을 수 있습니다.

[ 🟦 소스 (좌측 피연산자) ] [ 연산자 ] [ 🟧 타겟 (우측 피연산자) ]

실습 예제: 데미지 수치가 일정 수준 이상일 때만 트리거되는 이벤트: Argument.amount > 20.0

  • 🔍 소스: Argument.amount — GameEvent<float>에 의해 전달된 원본 데미지 값
  • 📐 연산자: > — 논리 규칙 (보다 큼)
  • 🎯 타겟: 20.0 — 비교 대상이 되는 상수 임계값 또는 다른 변수

👓 보기 모드​

에디터 UI는 가독성과 정밀한 제어 사이의 균형을 맞추기 위해 사용자의 필요에 따라 적응합니다.

보기 모드시각적 스타일용도
📖 축소됨요약 텍스트 (예: Health < 50)복잡한 로직 체인의 빠른 개요 확인.
🛠️ 확장됨상세 에디터 (드롭다운, 필드)특정 파라미터 및 소스 수정.
상호작용 힌트

비교 블록을 클릭하면 이 두 가지 보기 모드 사이를 전환할 수 있습니다. 이를 통해 설정을 자세히 살펴보면서도 작업 공간을 깔끔하게 유지할 수 있습니다.

📝 구조 설정​

📌 소스 (Source)

🧬 이벤트 인자 (데이터 페이로드)​

인자(Argument) 시스템을 통해 이벤트의 데이터 페이로드 내부를 깊이 파고들어 조건 및 액션에 필요한 특정 값을 추출할 수 있습니다.

사용 가능 여부

데이터 액세스는 타입이 지정된 이벤트인 GameEvent<T> 또는 GameEvent<TSender, TArgs>에서만 가능합니다.

🔢 단일 매개변수 이벤트​

시그니처: GameEvent<DamageInfo>

이벤트가 단일 오브젝트를 포함하는 경우, 해당 오브젝트 자체 또는 오브젝트의 퍼블릭 멤버에 액세스할 수 있습니다.

데이터 구조 예시:

📦 (이 Argument)      ➔ DamageInfo 오브젝트 전체
├── 🔢 amount           ➔ float
├── ✅ isCritical       ➔ bool
├── 🏷️ type             ➔ DamageType (열거형)
├── 📍 hitPoint         ➔ Vector3
└── 👤 attacker         ➔ string

👥 송신자 이벤트 (컨텍스트 인지형)​

송신자 이벤트는 데이터 액세스를 위한 두 가지 시작점을 제공합니다: 송신자(Sender)(누가)와 인자(Argument)(무엇을).

🎮 사례 A: GameObject 송신자​

시그니처: GameEvent<GameObject, DamageInfo>

시작점경로 예시데이터 타입
SenderSender.Transform.positionVector3
ArgumentArgument.amountfloat

시각적 계층 구조:

👥 Sender
   ├── 🆔 tag           ➔ string
   ├── 🟢 activeSelf    ➔ bool
   └── 📐 Transform
       ├── 📍 position  ➔ Vector3
       └── 📂 childCount➔ int
🔢 Argument
   ├── 🔢 amount        ➔ float
   └── ✅ isCritical    ➔ bool
🛡️ 사례 B: 커스텀 C# 송신자 (고급)​

시그니처: GameEvent<PlayerStats, DamageInfo>

🚀 특별한 이유: 기존 시스템과 달리 GameObject에 종속되지 않습니다. 디커플링된 로직 우선 아키텍처를 위해 순수 C# 클래스를 송신자로 사용할 수 있습니다.

  • 💎 순수 로직 — MonoBehaviour가 아닌 클래스와도 작동합니다.
  • 🌐 네트워크 지원 — PlayerData나 NetworkAgent 동기화에 이상적입니다.
  • 🤖 AI 에이전트 — 씬 의존성 없이 내부 상태를 추적합니다.

🧭 딥 프로퍼티 액세스 (Deep Property Access)​

정밀한 탐색. 고성능 리플렉션을 통해 중첩된 구조를 최대 5단계 깊이까지 탐색할 수 있습니다.

예제: 방향 체크

  • 경로: Argument.hitPoint.normalized.x
  • 조건: > 0.5
  • 결과: 🎯 "오른쪽에서 피격됨."

추적 로직: Argument (DamageInfo) ➔ hitPoint (Vector3) ➔ normalized (Vector3) ➔ x (float)

📋 지원되는 타입​

시스템은 아래 타입들을 자동으로 지원합니다:

카테고리지원 타입
기본형int, float, double, long, bool, string
수학Vector2, Vector3, Quaternion, Color
UnityGameObject, Transform, Component 참조
로직열거형(Enum, 드롭다운 지원), [Serializable] C# 클래스
전문가 팁: 커스텀 클래스

[Serializable] 클래스의 모든 퍼블릭 필드(Field) 또는 **프로퍼티(Property)**는 딥링크 선택기에 자동으로 노출됩니다.

📌 연산자 (Operator)

📐 사용 가능한 연산자​

수치형 (6개)

숫자 타입용 (int, float, double, long):

연산자기호예시
Equals==Health == 100
Not Equals!=Health != 0
Greater>Damage > 20
Less<Health < 50
Greater Or Equal>=Level >= 10
Less Or Equal<=Shield <= 0

자동 변환: 호환되는 수치 타입은 자동으로 변환됩니다 (int ↔ float).

문자열 (4개)

텍스트 값용:

연산자기호예시
Equals==Name == "Hero"
Not Equals!=Tag != "Enemy"
Starts WithStarts WithName Starts With "Player_"
Ends WithEnds WithFile Ends With ".png"
ContainsContains (⊃)Message Contains "error"

⚠️ 대소문자 구분: "Hero" ≠ "hero"

열거형(Enum) 지원

드롭다운 선택을 통한 완전한 열거형 지원!

예제:

public enum DamageType { Physical, Fire, Void }

조건 트리 설정:

소스: Argument.type (DamageType)
연산자: ==
타겟: DamageType.Fire (드롭다운에 Physical/Fire/Void 표시)

목록 활용:

Argument.type In List [Fire, Void]
결과: 타입이 DamageType.Fire 또는 DamageType.Void이면 TRUE

지원 연산자: ==, !=, In List (∈)

컬렉션 (1개)

목록/배열 포함 여부 확인:

연산자기호목적
In List∈값이 목록에 존재하는지 확인

구조:

소스: 단일 값
연산자: In List (∈)
타겟: 목록/배열 (타입 일치 필요)

예시:

Argument.attacker In List ["Dragon", "Demon", "Lich"]
Player.Level In List [10, 20, 30, 40, 50]
Argument.type In List [Fire, Void]
📌 타겟 (Target)

🧬 이벤트 인자 (데이터 페이로드)​

소스(Source)와 동일

소스(Source)와 동일하게 작동하므로, 상세 내용은 소스 섹션의 관련 설정을 참조하십시오.

🎨 타입 검증 (Type Validation)​

시스템은 타입 호환성을 자동으로 검증합니다.

유효한 비교:

✅ int == int
✅ float > int (자동 변환됨)
✅ string Contains string
✅ DamageType == Fire (열거형)
✅ int In List<int>

유효하지 않은 비교:

❌ string > int (호환되지 않는 타입)
❌ bool Contains string (의미 없음)
❌ float In List<string> (타입 불일치)

시각적 피드백: 호환되지 않는 타입인 경우 빨간색 테두리와 경고 텍스트가 표시됩니다.

🧩 Bool 메서드 vs 비주얼 트리​

조건을 구축하는 두 가지 접근 방식 중 언제 무엇을 사용해야 할까요?

방식 1: Bool 메서드​

적합한 용도: 복잡한 다단계 로직.

예제:

public bool IsInDangerZone() {
    bool lowHealth = Health < 20;
    bool noShield = Shield == 0;
    bool hasEnemies = Physics.OverlapSphere(
        transform.position, 10f, enemyLayer
    ).Length > 0;

    return lowHealth && noShield && hasEnemies;
}

트리에서의 설정: Player.IsInDangerZone() == true

장점:

  • 복잡성을 캡슐화함
  • 물리 엔진, 레이캐스트 사용 가능
  • 유닛 테스트 가능
  • 코드 재사용 가능

단점:

  • C# 코딩이 필요함
  • 디자이너가 수정할 수 없음

방식 2: 비주얼 트리​

적합한 용도: 디자이너가 제어해야 하는 단순 체크.

예제:

장점:

  • 코딩이 필요 없음
  • 디자이너 친화적임
  • 시각적 표현 가능
  • 빠른 반복 수정 가능

단점:

  • 복잡한 알고리즘이나 물리 연산을 직접 사용하기 어려움
  • 트리가 너무 커지면 복잡해질 수 있음

하이브리드 방식 (권장)​

최적의 결과를 위해 두 방식을 결합하십시오:

가이드라인:

  • 비주얼 트리: 임계값, 열거형, 단순 프로퍼티 체크용
  • Bool 메서드: 물리 쿼리, 복잡한 알고리즘, 시스템 간 교차 체크용

🔄 드래그 앤 순서 변경​

실행 순서 변경: 조건 블록의 왼쪽 가장자리에 있는 핸들(☰)을 드래그하십시오.

순서가 중요한 이유:

AND 그룹: 순서가 결과에 영향을 주지 않습니다 (모두 통과해야 함).

OR 그룹: 순서가 **단락 평가(Short-circuit evaluation)**에 영향을 줍니다 (첫 번째 TRUE에서 멈춤).

최적화 예제:

❌ 느림:
OR 그룹
├─ 비용이 큰 물리 체크()  ← 먼저 실행 (느림!)
└─ 단순 Bool 체크          ← 실행되지 않을 수 있음

✅ 빠름:
OR 그룹
├─ 단순 Bool 체크          ← 먼저 실행 (빠름!)
└─ 비용이 큰 물리 체크()  ← 필요한 경우에만 실행

성능 향상을 위해 OR 그룹에서는 비용이 적게 드는 체크를 앞에 배치하십시오.

🚀 성능 (Performance)​

컴파일 프로세스​

일회성 비용 (씬 로드 시):

비주얼 트리 → 익스프레션 트리 → IL 코드 → 컴파일된 람다(Lambda)

런타임 실행:

이벤트 발생 → 컴파일된 람다 호출 → TRUE/FALSE 반환

벤치마크: 복잡하게 중첩된 조건도 약 0.001ms(1마이크로초) 내에 실행됩니다.

빠른 이유​

리플렉션 없음: 직접 수기로 작성한 C# 코드와 같이 컴파일된 직접 액세스 방식을 사용합니다.

익스프레션 트리: 시스템이 초기화 시 최적화된 IL 코드를 생성합니다.

❌ 전통적 방식: 체크당 GetComponent() + GetField() + Invoke() 호출
✅ 본 시스템: 컴파일된 람다를 통한 직접 프로퍼티 액세스

결과: 프레임당 수백 개의 이벤트가 발생하더라도 오버헤드가 거의 없습니다.

🧹 트리 관리​

  • 활성화/비활성화: 체크박스를 토글하여 모든 조건을 무시할 수 있습니다 (항상 TRUE 반환).

  • 트리 리셋: "Reset Tree" 버튼을 클릭하여 모든 노드를 지우고 새로 시작합니다.

  • 축소/확장: 비교 블록을 클릭하여 요약 보기와 상세 보기 사이를 전환합니다.

❓ 문제 해결​

조건이 항상 False를 반환함​

체크리스트:

  • ✅ "Enable Conditions" 토글이 체크되어 있습니까?
  • ✅ 빨간색 타입 불일치 경고가 있습니까?
  • ✅ 씬 타입 참조가 여전히 유효합니까 (오브젝트가 파괴되지 않았나요)?
  • ✅ Bool 메서드가 예상한 값을 반환합니까? (Debug.Log로 확인)

프로퍼티가 드롭다운에 없음​

이벤트 인자(Event Argument)의 경우:

  • 반드시 public 필드나 프로퍼티여야 합니다.
  • 지원되는 타입이어야 합니다.

씬 타입(Scene Type)의 경우:

  • GameObject가 에디터 시점에 씬 하이어라키에 존재해야 합니다.
  • 컴포넌트가 활성화되어 있어야 합니다.
  • 프로퍼티가 public이어야 합니다.
  • 메서드 조건: bool 반환, 매개변수 없음, public, 인스턴스 메서드(static 아님).

런타임 오브젝트의 경우: 씬 타입 대신 이벤트 인자를 사용하십시오.

변경 사항이 저장되지 않음​

일반적인 원인:

  • 여러 개의 비헤이비어 창이 열려 있음 (중복된 창을 닫으십시오)
  • 편집 중 스크립트 컴파일 발생 (컴파일 완료까지 기다리십시오)
  • 유니티가 SerializedProperty 변경 사항을 적용하지 않음 (창을 닫기 전에 잠시 기다리십시오)

📖 사용처​

비주얼 조건 트리 시스템은 두 가지 컨텍스트에서 나타납니다:

1. 이벤트 비헤이비어 → 게임 이벤트 설정

이벤트 액션의 실행 여부를 제어합니다:

이벤트 발생 → 조건 확인 → 액션 실행/스킵

2. 플로우 노드 (Flow Nodes) → 플로우 노드 설정 (추후 문서화 예정)

플로우 노드의 실행 여부를 제어합니다:

플로우가 노드에 도달 → 조건 확인 → 노드 실행/스킵

두 곳 모두 완전히 동일한 조건 트리 시스템을 사용합니다.

권장 사항

단순 체크: 임계값, 열거형, 기본 비교에는 비주얼 트리를 사용하십시오.

복잡한 로직: 물리 쿼리, 알고리즘, 다단계 체크에는 Bool 메서드를 사용하십시오.

최적의 접근: 단순한 것은 비주얼로, 복잡한 것은 메서드로 결합하여 사용하십시오.

성능: 단락 평가 최적화를 위해 OR 그룹에서는 가벼운 체크를 먼저 배치하십시오.
