06 조건부 이벤트: 비주얼 로직 빌더

🔈 Hover for sound

📋 개요​

일반적으로 문이 열려야 하는지 확인하려면 if (powerOn && (isAdmin || isLucky))와 같은 코드가 필요합니다. 이 데모는 비주얼 조건 트리 빌더를 보여주며, 에디터에서 직접 복잡하고 중첩된 검증 규칙을 생성할 수 있어 스크립트에서 if/else 체크가 필요 없습니다.

💡 배울 내용
  • 코드 없이 복잡한 로직 트리를 구축하는 방법
  • 조건에서 씬 객체를 참조하는 방법
  • 분기 로직을 위해 AND/OR 그룹을 사용하는 방법
  • 조건이 이벤트 콜백의 게이트키퍼 역할을 하는 방법

🎬 데모 씬​

Assets/TinyGiants/GameEventSystem/Demo/06_ConditionalEvent/06_ConditionalEvent.unity

씬 구성​

UI 레이어 (Canvas):

  • 🎮 전원 토글 버튼 - 왼쪽 상단 모서리

    • "Toggle Power (On)" / "Toggle Power (Off)"
    • ConditionalEventRaiser.TogglePower() 트리거
    • 전역 SecurityGrid.IsPowerOn 상태 제어

  • 🎮 네 개의 액세스 카드 버튼 - 화면 하단

    • "Swipe GuestCard" → ConditionalEventRaiser.SwipeGuestCard() (레벨 1, Visitor 부서)
    • "Swipe StaffCard" → ConditionalEventRaiser.SwipeStaffCard() (레벨 3, Management 부서)
    • "Swipe AdminCard" → ConditionalEventRaiser.SwipeAdminCard() (레벨 5, Director 부서)
    • "Attempt Hacking" → ConditionalEventRaiser.AttemptHacking() (레벨 0, DarkWeb 부서)

게임 로직 레이어 (Demo Scripts):

  • 📤 ConditionalEventRaiser - raiser 스크립트가 있는 GameObject

    • 다양한 자격 증명으로 AccessCard 객체 생성
    • 검증을 위해 OnAccessCard 이벤트 발동
    • 검증 로직 없음—단지 데이터 전달

  • 📥 ConditionalEventReceiver - receiver 스크립트가 있는 GameObject

    • 제로 조건 로직을 가진 OpenVault() 메서드 포함
    • 호출되면 단순히 문 애니메이션 재생
    • 호출되면 모든 조건이 통과했다고 가정

  • 🔌 SecurityGrid - 시스템 상태를 보유한 씬 객체

    • 공개 속성: IsPowerOn (bool)
    • 조건 트리가 씬 인스턴스에서 이 값을 직접 읽음

시각적 피드백 레이어 (Demo Objects):

  • 🚪 VaultDoorSystem - 거대한 이중 문
    • 왼쪽과 오른쪽 문이 슬라이드로 열림/닫힘
    • 상태 텍스트 표시: "LOCKED" / "ACCESS GRANTED" / "CLOSING..."
    • 문이 열릴 때 Steam VFX 재생
  • 💡 Power Indicator - 녹색 구체 조명
    • 전원이 ON일 때 빛남
    • 전원이 OFF일 때 어두워짐
  • 🖼️ Screen Vignette - 전체 화면 오버레이
    • 전원이 ON될 때 녹색 플래시
    • 전원이 OFF될 때 빨간색 플래시

🎮 상호작용 방법​

로직 게이트 챌린지​

금고는 이 조건이 true로 평가될 때만 열립니다:

[⚡ 전원 ON]  AND  ([🏅 관리자] 레벨  OR  [🏷️ 유효한 부서]  OR  [🎲 운 좋은 해커])

1단계: 플레이 모드 진입​

Play 버튼을 누릅니다. 금고는 빨간색으로 "LOCKED"를 표시해야 합니다.

2단계: 전원 ON으로 테스트 (올바른 설정)​

전원이 ON인지 확인:

  • 왼쪽 상단 버튼 확인: "Toggle Power (On)" 표시되어야 함
  • 전원 표시기(녹색 구체) 확인: 빛나고 있어야 함
  • ON으로 전환할 때 화면 비네트가 녹색으로 플래시

"Swipe StaffCard" 클릭:

  • 자격 증명: 레벨 3, 부서 "Management"
  • 로직 경로:
    • ✅ 전원 ON → 통과
    • ❌ 레벨 3 < 4 → 실패 (관리자 확인)
    • ✅ 부서 "Management"가 화이트리스트에 있음 → 통과
    • 결과: OR 그룹에서 하나의 분기 통과
  • 결과: 🟢 ACCESS GRANTED
    • 상태 텍스트가 녹색으로 변경
    • 문 베이스에서 Steam VFX 분출
    • 문이 부드럽게 슬라이드로 열림
    • 2초 후 문 닫힘
  • 콘솔: [Vault] ACCESS GRANTED to Staff_Alice. Opening doors.

"Swipe AdminCard" 클릭:

  • 자격 증명: 레벨 5, 부서 "Director"
  • 로직 경로:
    • ✅ 전원 ON → 통과
    • ✅ 레벨 5 >= 4 → 통과 (관리자 확인이 즉시 성공)
    • 결과: OR 그룹의 첫 번째 조건 통과
  • 결과: 🟢 ACCESS GRANTED

"Swipe GuestCard" 클릭:

  • 자격 증명: 레벨 1, 부서 "Visitor"
  • 로직 경로:
    • ✅ 전원 ON → 통과
    • ❌ 레벨 1 < 4 → 실패 (관리자 확인)
    • ❌ 부서 "Visitor"가 화이트리스트에 없음 → 실패
    • 🎲 중첩된 AND 그룹에서 Random(0-100) > 70 → ~30% 확률
    • 결과: 대부분 모든 분기 실패
  • 결과: 🔴 LOCKED (90%의 경우)
    • 금고는 닫힌 상태 유지
    • 상태 텍스트는 빨간색 유지
  • 콘솔: (조건 실패로 receiver 로그 없음)

3단계: 전원 OFF로 테스트 (실패 사례)​

"Toggle Power" 클릭 (OFF로 전환):

  • 버튼 텍스트가 "Toggle Power (Off)"로 변경
  • 전원 표시기가 어두워짐
  • 화면 비네트가 빨간색으로 플래시

"Swipe AdminCard" 클릭:

  • 자격 증명: 레벨 5 (관리자 레벨)
  • 로직 경로:
    • ❌ 전원 OFF → 루트 AND 조건에서 실패
    • 평가가 즉시 중지됨(단락)
  • 결과: 🔴 LOCKED
    • 관리자조차 전원 요구사항을 우회할 수 없음
    • Receiver 메서드가 절대 호출되지 않음
  • 콘솔: [Terminal] Scanning... (하지만 금고 로그 없음)
🔐 보안 설계

루트의 AND 로직은 어떤 자격 증명도 전원 요구사항을 우회할 수 없도록 보장합니다. 이것은 조건 트리가 어떻게 엄격한 요구사항을 강제할 수 있는지 보여줍니다.

🏗️ 씬 아키텍처​

조건 트리 구조​

금고의 액세스 로직은 Behavior Window에서 시각적 트리로 구현됩니다:

🟦 ROOT (AND) ➔ 두 가지 주요 분기 모두 통과해야 함
│
├─ ⚡ SecurityGrid.IsPowerOn == true      ➔ [전원 상태 확인]
│
└─ 🟧 분기 2 (OR) ➔ 아래 중 최소 하나 통과해야 함
   │
   ├─ 🏅 Arg.securityLevel >= 4          ➔ [높은 권한]
   ├─ 🏷️ Arg.department ∈ [Mgmt, IT]     ➔ [부서 검증]
   ├─ 🎲 Random(0-100) > 90              ➔ [10% 행운 통과]
   │
   └─ 🟦 중첩된 그룹 (AND) ➔ 결합된 낮은 레벨 확인
      ├─ 🔢 Arg.securityLevel >= 1       ➔ [기본 액세스]
      └─ 🎲 Random(0-100) > 70           ➔ [30% 행운 통과]

이벤트 정의​

Game Event Editor

이벤트 이름타입목적
OnAccessCardGameEvent<AccessCard>조건 트리를 통해 카드 자격 증명 검증

AccessCard 데이터 구조:

[System.Serializable]
public class AccessCard
{
    public string holderName;        // "Staff_Alice", "Admin_Root" 등
    public int securityLevel;        // 1=게스트, 3=직원, 5=관리자
    public string department;        // "Management", "IT", "Visitor" 등
}

조건 트리를 사용한 Behavior 구성​

Behavior 열의 (AccessCard) 아이콘을 클릭하여 Behavior Window를 엽니다:

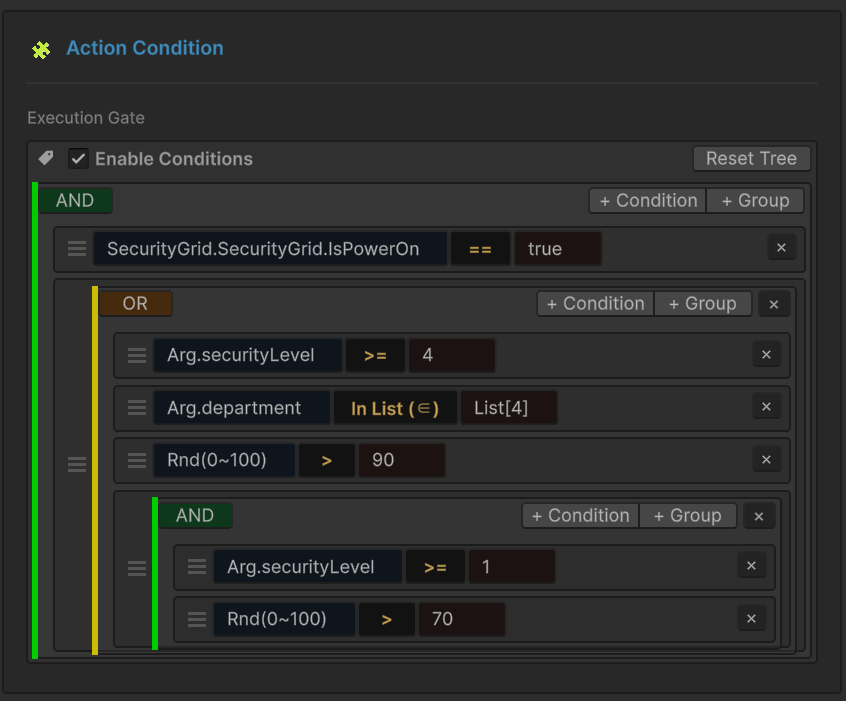

Condition Tree

루트 AND 그룹:

  • 조건 1: 씬 객체 참조
    • 소스: 씬의 SecurityGrid GameObject
    • 속성: IsPowerOn (bool)
    • 연산자: == (같음)
    • 타겟: true
    • 목적: 엄격한 요구사항—전원이 ON이어야 함

중첩된 OR 그룹: OR 그룹은 액세스를 위한 여러 유효한 경로를 제공합니다:

  • 조건 A: 이벤트 인수 확인

    • 소스: Arg.securityLevel (AccessCard의 int)
    • 연산자: >= (크거나 같음)
    • 타겟: 4
    • 목적: 관리자 레벨 자격 증명

  • 조건 B: 목록 멤버십 확인

    • 소스: Arg.department (AccessCard의 string)
    • 연산자: In List (포함됨)
    • 타겟: 상수 목록 ["Management", "IT"]
    • 목적: 화이트리스트 부서

  • 조건 C: 무작위 확률

    • 소스: Random Value (0-100 범위)
    • 연산자: > (보다 큼)
    • 타겟: 90
    • 목적: 해커를 위한 10% 행운 우회

  • 중첩된 AND 그룹: 게스트 액세스 로직

    • 하위 조건 1: Arg.securityLevel >= 1 (유효한 카드)
    • 하위 조건 2: Random(0-100) > 70 (30% 확률)
    • 목적: 게스트는 낮은 확률을 가지지만 유효한 카드가 있어야 함
🎨 드래그 앤 드롭 빌딩

Behavior Window에서 이 트리를 시각적으로 구축할 수 있습니다:

  1. "+ Condition" 클릭하여 개별 확인 추가
  2. "+ Group" 클릭하여 AND/OR 컨테이너 추가
  3. ≡ 핸들을 드래그하여 조건 재정렬
  4. 그룹 레이블을 클릭하여 AND/OR 로직 전환

Sender 설정 (ConditionalEventRaiser)​

ConditionalEventRaiser GameObject를 선택하세요:

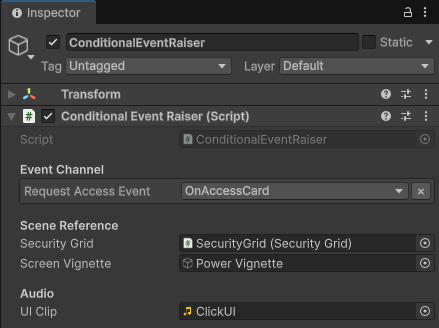

ConditionalEventRaiser Inspector

이벤트 채널:

  • Request Access Event: OnAccessCard

씬 참조:

  • Security Grid: SecurityGrid GameObject (전원 토글 기능용)
  • Screen Vignette: 시각적 전원 피드백용 UI 오버레이

카드 작동 방식:

// 게스트 카드 (행운에 의존)
SwipeGuestCard() → AccessCard("Guest_Bob", 1, "Visitor")

// 직원 카드 (유효한 부서)
SwipeStaffCard() → AccessCard("Staff_Alice", 3, "Management")

// 관리자 카드 (높은 레벨)
SwipeAdminCard() → AccessCard("Admin_Root", 5, "Director")

// 해커 (순수 무작위성)
AttemptHacking() → AccessCard("Unknown_Hacker", 0, "DarkWeb")

Receiver 설정 (ConditionalEventReceiver)​

ConditionalEventReceiver GameObject를 선택하세요:

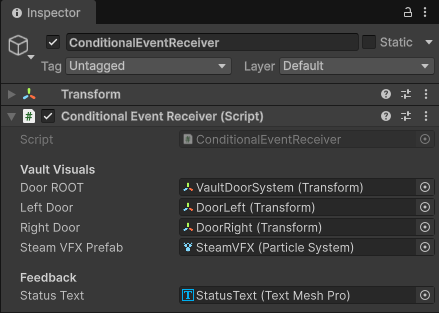

ConditionalEventReceiver Inspector

금고 비주얼:

  • Door ROOT: VaultDoorSystem (Transform)
  • Left Door: DoorLeft (Transform) - 열릴 때 왼쪽으로 슬라이드
  • Right Door: DoorRight (Transform) - 열릴 때 오른쪽으로 슬라이드
  • Steam VFX Prefab: 문 열림 효과용 파티클 시스템

피드백:

  • Status Text: StatusText (TextMeshPro) - 액세스 상태 표시

Behavior 바인딩:

  • 이벤트: OnAccessCard
  • 메서드: ConditionalEventReceiver.OpenVault(AccessCard card)
  • 조건 트리: 게이트키퍼 역할(위에서 구성됨)
🎯 제로 로직 Receiver

OpenVault() 메서드는 조건부 확인을 포함하지 않습니다. 조건 트리가 true로 평가될 때만 호출됩니다. 이것은 검증 로직(데이터 레이어)을 액션 로직(동작 레이어)과 분리합니다.

💻 코드 분석​

📤 ConditionalEventRaiser.cs (Sender)​

using UnityEngine;
using TinyGiants.GameEventSystem.Runtime;

public class ConditionalEventRaiser : MonoBehaviour
{
    [Header("Event Channel")]
    [GameEventDropdown] public GameEvent<AccessCard> requestAccessEvent;

    [Header("Scene Reference")]
    [SerializeField] private SecurityGrid securityGrid;

    public void SwipeGuestCard()
    {
        // 레벨 1, 부서 "Visitor"
        // 레벨 확인 실패, 부서 확인 실패
        // 중첩된 AND 그룹의 Random > 70에 의존 (~30% 확률)
        SendRequest("Guest_Bob", 1, "Visitor");
    }

    public void SwipeStaffCard()
    {
        // 레벨 3, 부서 "Management"
        // 레벨 확인 실패 (3 < 4)
        // 부서 확인 통과 (Management가 화이트리스트에 있음)
        SendRequest("Staff_Alice", 3, "Management");
    }

    public void SwipeAdminCard()
    {
        // 레벨 5
        // 레벨 확인 즉시 통과 (5 >= 4)
        SendRequest("Admin_Root", 5, "Director");
    }

    public void AttemptHacking()
    {
        // 레벨 0
        // Random > 90에 순수 의존 (10% 확률)
        SendRequest("Unknown_Hacker", 0, "DarkWeb");
    }

    private void SendRequest(string name, int level, string dept)
    {
        if (requestAccessEvent == null) return;

        // 데이터 패킷 구성
        AccessCard card = new AccessCard(name, level, dept);

        // 이벤트 발동
        // 조건 트리는 receiver를 호출하기 전에 평가됨
        requestAccessEvent.Raise(card);

        Debug.Log($"[Terminal] Scanning... Name: {name} | Lv: {level} | Dept: {dept}");
    }
}

핵심 포인트:

  • 🎯 검증 없음 - Sender는 단지 데이터를 생성하고 이벤트를 발동
  • 📦 데이터 구성 - 각 버튼이 고유한 자격 증명 프로필 생성
  • 🔇 제로 로직 - 어떤 조건을 충족해야 하는지에 대한 지식 없음

📥 ConditionalEventReceiver.cs (Listener)​

using UnityEngine;
using TMPro;
using System.Collections;

public class ConditionalEventReceiver : MonoBehaviour
{
    [Header("Vault Visuals")]
    [SerializeField] private Transform doorROOT;
    [SerializeField] private Transform leftDoor;
    [SerializeField] private Transform rightDoor;
    [SerializeField] private ParticleSystem steamVFXPrefab;

    [Header("Feedback")]
    [SerializeField] private TextMeshPro statusText;

    private Vector3 _leftClosedPos;
    private Vector3 _rightClosedPos;

    private void Start()
    {
        // 애니메이션을 위한 닫힌 위치 저장
        if(leftDoor) _leftClosedPos = leftDoor.localPosition;
        if(rightDoor) _rightClosedPos = rightDoor.localPosition;

        UpdateStatusText("LOCKED", Color.red);
    }

    /// <summary>
    /// [이벤트 콜백 - 조건 제어됨]
    ///
    /// 중요: 이 메서드는 검증 로직을 포함하지 않습니다!
    ///
    /// GameEvent 조건 트리가 게이트키퍼 역할을 합니다.
    /// 이 메서드가 실행되면 모든 조건이 TRUE로 평가되었음을 의미합니다:
    /// - 전원이 ON
    /// - AND 다음 중 최소 하나: 관리자 레벨, 유효한 부서 또는 행운의 무작위
    ///
    /// 이러한 분리를 통해 디자이너는 코드를 건드리지 않고
    /// 에디터에서 액세스 규칙을 수정할 수 있습니다.
    /// </summary>
    public void OpenVault(AccessCard card)
    {
        if (_isOpen) return;

        Debug.Log($"<color=green>[Vault] ACCESS GRANTED to {card.holderName}. " +
                  "Opening doors.</color>");

        StartCoroutine(OpenSequenceRoutine(card.holderName));
    }

    private IEnumerator OpenSequenceRoutine(string name)
    {
        _isOpen = true;
        UpdateStatusText("ACCESS GRANTED", Color.green);

        // Steam VFX 생성
        if (doorROOT != null && steamVFXPrefab != null)
        {
            Vector3 spawnPos = doorROOT.position;
            spawnPos.y -= 2.6f;

            var vfxInstance = Instantiate(steamVFXPrefab, spawnPos, Quaternion.identity);
            vfxInstance.Play();
            Destroy(vfxInstance.gameObject, 2.0f);
        }

        // 문 열기 (밖으로 슬라이드)
        float t = 0;
        while(t < 1f)
        {
            t += Time.deltaTime * 2f;
            if(leftDoor)
                leftDoor.localPosition = Vector3.Lerp(_leftClosedPos,
                                                      _leftClosedPos + Vector3.left * 1.2f, t);
            if(rightDoor)
                rightDoor.localPosition = Vector3.Lerp(_rightClosedPos,
                                                       _rightClosedPos + Vector3.right * 1.2f, t);
            yield return null;
        }

        yield return new WaitForSeconds(2.0f);
        UpdateStatusText("CLOSING...", Color.yellow);

        // 문 닫기 (뒤로 슬라이드)
        t = 0;
        while(t < 1f)
        {
            t += Time.deltaTime * 2f;
            if(leftDoor)
                leftDoor.localPosition = Vector3.Lerp(_leftClosedPos + Vector3.left * 1.2f,
                                                      _leftClosedPos, t);
            if(rightDoor)
                rightDoor.localPosition = Vector3.Lerp(_rightClosedPos + Vector3.right * 1.2f,
                                                       _rightClosedPos, t);
            yield return null;
        }

        _isOpen = false;
        UpdateStatusText("LOCKED", Color.red);
    }

    private void UpdateStatusText(string text, Color col)
    {
        if (statusText)
        {
            statusText.text = text;
            statusText.color = col;
        }
    }
}

핵심 포인트:

  • 🎯 제로 조건 로직 - 자격 증명을 확인하는 if 문 없음
  • 🔓 신뢰 기반 실행 - 호출되면 모든 조건이 이미 통과됨
  • 🎨 순수 프레젠테이션 - 단지 문 애니메이션과 VFX 재생
  • 🏗️ 관심사 분리 - 검증(데이터) vs 액션(동작)

🔌 SecurityGrid.cs (씬 상태)​

using UnityEngine;

public class SecurityGrid : MonoBehaviour
{
    // 이 공개 속성은 조건 트리에 의해 읽힘
    public bool IsPowerOn = true;

    public void TogglePower()
    {
        IsPowerOn = !IsPowerOn;

        // 비주얼 업데이트...
        Debug.Log($"[Environment] Power System is now: {(IsPowerOn ? "ONLINE" : "OFFLINE")}");
    }
}

핵심 포인트:

  • 🔌 공개 상태 - IsPowerOn이 조건 트리에 접근 가능
  • 📍 씬 객체 - 조건이 이 특정 GameObject 인스턴스를 참조
  • 🎮 런타임 변경 - 전원 토글이 즉시 조건 평가에 영향

🔑 핵심 요점​

개념구현
🎯 비주얼 로직코드 작성 없이 복잡한 조건 구축
🌳 트리 구조AND/OR 그룹이 중첩된 분기 로직 허용
📍 씬 참조씬의 GameObject에서 직접 속성 읽기
🎲 무작위 조건확률 기반 로직을 위한 내장 무작위 값 소스
🔀 인수 액세스조건에서 이벤트 데이터 속성 참조
🚪 게이트키퍼 패턴조건이 콜백 실행 여부 제어
🎓 설계 인사이트

비주얼 조건 트리는 다음에 완벽합니다:

  • 액세스 제어 시스템 - 문, 터미널, 제한 구역
  • 퀘스트 요구사항 - 퀘스트 완료 전 여러 조건 확인
  • 버프 활성화 - 전제 조건이 충족되는 경우에만 효과 적용
  • AI 동작 - 적 반응을 위한 의사 결정 트리
  • 전리품 시스템 - 드롭 조건 검증(레벨, 행운, 위치)

로직을 데이터(조건 트리 에셋)로 이동함으로써 디자이너가 프로그래머 개입 없이 게임플레이 규칙을 조정할 수 있게 합니다!

🎯 다음 단계​

조건부 로직을 마스터했습니다. 이제 지연 및 스케줄링을 통한 시간 기반 이벤트 제어를 탐색해 봅시다.

다음 챕터: **07 Delayed Event**에서 지연된 실행에 대해 배우기
