可视化条件树

GES · Visual Workflow

用事件参数、场景数值、随机结果与常量构建可视化条件门，全程无需编写代码

面向希望为事件加上运行时门控、并偏好可视化编辑器而非手写 if 语句的开发者

添加 AND 或 OR 组，可在动作或流程步骤执行前检查运行时数值

Visual Condition Tree

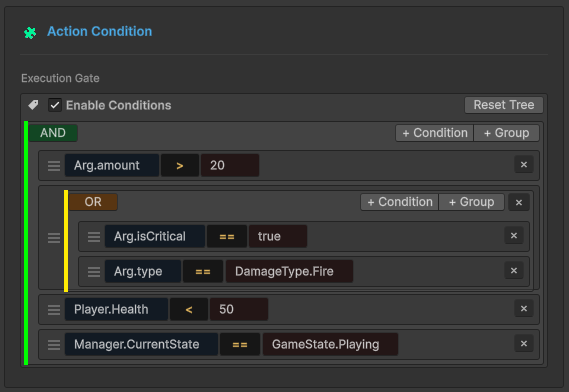

上图的分组包含多个比较块，打开比较块选择数值来源和运算符，再通过分组决定这些比较如何组合

概览​

可视化条件树是一个逻辑门系统，在执行事件动作之前评估运行时条件

它解决的问题​

传统方法（分散的逻辑）：

// 逻辑埋藏在脚本中，难以修改
if (damageInfo.amount > 20 &&
    (damageInfo.isCritical || damageInfo.type == DamageType.Fire) &&
    playerController.Health < 50 &&
    gameManager.IsInCombat()) {
    // 执行动作
}

可视化方法：

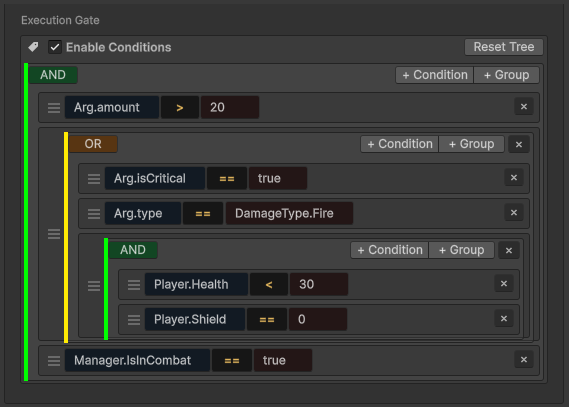

Visual Condition Tree

构建示例​

事件：OnPlayerDamaged

事件类型：

  • GameObjectDamageInfoGameEvent（GameObject sender）
  • PlayerStatsDamageInfoGameEvent（自定义sender）

数据结构：

// 伤害类型枚举
public enum DamageType {
    Physical,
    Fire,
    Void
}

// 伤害信息有效载荷
public class DamageInfo {
    public float amount;           // 伤害值
    public bool isCritical;        // 暴击标志
    public DamageType type;        // 伤害类型
    public Vector3 hitPoint;       // 撞击位置
    public string attacker;        // 攻击者名称
}

// 自定义sender类型（GameObject的替代方案）
public class PlayerStats {
    public string playerName;
    public int level;
    public int factionId;
}

目标：在特定条件下，当玩家受到重大伤害时触发警告效果

核心优势​

功能好处
🎨 可视化构建设计师无需代码即可创建逻辑
🚀 AOT 安全运行时IL2CPP 使用生成的条件求值器
🔄 可重用相同条件适用于所有事件动作
🧪 实时测试在Inspector中调整值，立即查看结果
🔒 类型安全自动验证类型兼容性

树结构​

条件树由两种节点类型构建：

Node Types

组节点​

使用AND/OR逻辑组合多个条件

逻辑类型：

所有子条件必须评估为TRUE

可视化：🟢 绿色边框

用途："必须满足所有要求"

切换逻辑：点击逻辑按钮（AND/OR）进行切换

嵌套：组可以包含其他组——构建无限深度的复杂逻辑

添加节点：在每个组上使用**+ 条件或+ 组**按钮

比较节点​

比较节点是事件逻辑的基本构建块

每个节点执行单个布尔检查（True/False）以确定事件动作是否应该继续

比较的结构​

每个节点遵循标准的三部分结构，使复杂逻辑一目了然

[ 🟦 源（左操作数）] [ 运算符 ] [ 🟧 目标（右操作数）]

实际示例： 想象一个只有在命中足够强大时才触发的事件： Argument.amount > 20.0

  • 🔍 源： Argument.amount — SingleGameEvent 传递的原始伤害值
  • 📐 运算符： > — 逻辑规则（大于）
  • 🎯 目标： 20.0 — 要比较的常量阈值或另一个变量

查看模式​

编辑器UI适应您的需求，平衡可读性与精确控制

查看模式可视化样式最适合...
📖 折叠摘要文本（例如，Health < 50）快速概览复杂逻辑链
🛠️ 展开详细编辑器（下拉菜单、字段）修改特定参数和源
交互提示

只需点击任何比较块即可在这两种视图之间切换

这允许您保持工作区整洁，同时保留深入设置的能力

结构配置​

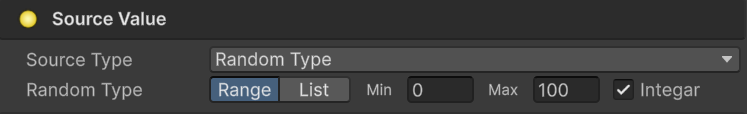

📌 源

事件参数（数据有效载荷）​

Argument系统允许您深入事件的数据有效载荷以提取特定值用于条件和动作

可用性

数据访问专属于类型化事件：GameEvent<T> 或 GameEvent<TSender, TArgs>

单参数事件​

签名： DamageInfoGameEvent

当事件携带单个对象时，您可以访问对象本身或其任何公共成员

数据结构示例：

📦 (this Argument)      ➔ 完整的DamageInfo对象
├── 🔢 amount           ➔ float
├── ✅ isCritical       ➔ bool
├── 🏷️ type             ➔ DamageType（枚举）
├── 📍 hitPoint         ➔ Vector3
└── 👤 attacker         ➔ string

Sender事件（上下文感知）​

Sender事件为数据访问提供两个不同的根：Sender（谁）和Argument（什么）

情况A：GameObject Sender​

签名： GameObjectDamageInfoGameEvent

根路径示例数据类型
SenderSender.Transform.positionVector3
ArgumentArgument.amountfloat

可视化层次结构：

👥 Sender
   ├── 🆔 tag           ➔ string
   ├── 🟢 activeSelf    ➔ bool
   └── 📐 Transform
       ├── 📍 position  ➔ Vector3
       └── 📂 childCount➔ int
🔢 Argument
   ├── 🔢 amount        ➔ float
   └── ✅ isCritical    ➔ bool
情况B：自定义C# Sender（高级）​

签名： PlayerStatsDamageInfoGameEvent

🚀 为什么它特别： 与传统系统不同，您不受GameObject的限制

使用任何纯C#类作为sender，实现解耦的逻辑优先架构

  • 💎 纯逻辑 — 适用于非MonoBehaviour类
  • 🌐 网络就绪 — 适用于PlayerData或NetworkAgent同步
  • 🤖 AI代理 — 跟踪内部状态而无需场景依赖

深度属性访问​

**精确导航

** 使用高性能反射导航最多5层深的嵌套结构

示例：方向检查

  • 路径： Argument.hitPoint.normalized.x
  • 条件： > 0.5
  • 结果： 🎯 "命中来自右侧"

面包屑逻辑： Argument (DamageInfo) ➔ hitPoint (Vector3) ➔ normalized (Vector3) ➔ x (float)

支持的类型​

系统自动支持以下类型：

类别支持的类型
基础类型int、float、double、long、bool、string
数学Vector2、Vector3、Quaternion、Color
UnityGameObject、Transform、Component引用
逻辑枚举（带下拉菜单）、[Serializable] C#类
专业提示：自定义类

[Serializable]类中的任何公共字段或属性都会自动在深度链接选择器中公开

📌 运算符

可用运算符​

数值（6个）

用于数字（int、float、double、long）：

运算符符号示例
等于==Health == 100
不等于!=Health != 0
大于>Damage > 20
小于<Health < 50
大于或等于>=Level >= 10
小于或等于<=Shield <= 0

自动转换：兼容的数值类型自动转换（int ↔ float）

字符串（4个）

用于文本值：

运算符符号示例
等于==Name == "Hero"
不等于!=Tag != "Enemy"
以...开头Starts WithName Starts With "Player_"
以...结尾Ends WithFile Ends With ".png"
包含Contains (⊃)Message Contains "error"

⚠️ 区分大小写："Hero" ≠ "hero"

枚举支持

完全枚举支持，带下拉选择！

示例：

public enum DamageType { Physical, Fire, Void }

在条件树中：

源：Argument.type（DamageType）
运算符：==
目标：DamageType.Fire（下拉菜单显示Physical/Fire/Void）

使用列表：

Argument.type In List [Fire, Void]
结果：如果type是DamageType.Fire或DamageType.Void，则为TRUE

支持的运算符：==、!=、In List (∈)

集合（1个）

检查列表/数组成员资格：

运算符符号目的
在列表中∈检查值是否存在于列表中

结构：

源：单个值
运算符：在列表中（∈）
目标：列表/数组（匹配类型）

示例：

Argument.attacker In List ["Dragon", "Demon", "Lich"]
Player.Level In List [10, 20, 30, 40, 50]
Argument.type In List [Fire, Void]

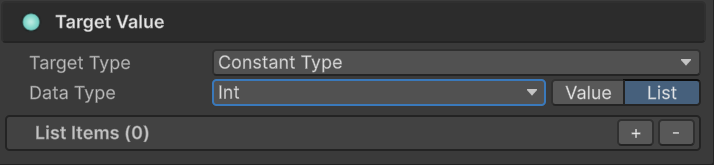

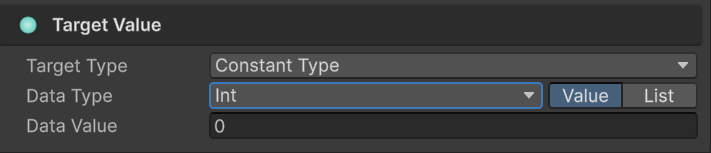

📌 目标

事件参数（数据有效载荷）​

与源相同

与源一样，具体细节请参考源中的相关配置介绍

类型验证​

系统自动验证类型兼容性

有效比较：

✅ int == int
✅ float > int（自动转换）
✅ string Contains string
✅ DamageType == Fire（枚举）
✅ int In List<int>

无效比较：

❌ string > int（不兼容类型）
❌ bool Contains string（无意义）
❌ float In List<string>（类型不匹配）

视觉反馈：不兼容类型上的红色轮廓+警告文本

Bool方法 vs 可视化树​

两种构建条件的方法——何时使用每种？

方法1：Bool方法​

最适合：复杂的多步逻辑

示例：

public bool IsInDangerZone() {
    bool lowHealth = Health < 20;
    bool noShield = Shield == 0;
    bool hasEnemies = Physics.OverlapSphere(
        transform.position, 10f, enemyLayer
    ).Length > 0;

    return lowHealth && noShield && hasEnemies;
}

在树中：Player.IsInDangerZone() == true

优点：

  • 封装复杂性
  • 可以使用Physics、raycast
  • 单元可测试
  • 代码可重用

缺点：

  • 需要C#编码
  • 设计师无法修改

方法2：可视化树​

最适合：设计师应该控制的简单检查

示例：

优点：

  • 无需编码
  • 设计师友好
  • 可视化表示
  • 快速迭代

缺点：

  • 无法使用Physics/算法
  • 大型树变得复杂

混合方法（推荐）​

结合两者以获得最佳结果：

指南：

  • 可视化树：阈值、枚举、简单属性
  • Bool方法：Physics查询、复杂算法、跨系统检查

拖放重新排序​

更改执行顺序：拖动任何条件左边缘的句柄（☰）

为什么顺序很重要：

AND组：顺序不影响结果（所有必须通过）

OR组：顺序影响短路评估（在第一个TRUE处停止）

优化示例：

❌ 慢：
OR组
├─ ExpensivePhysicsCheck()  ← 首先运行（慢！）
└─ SimpleBoolCheck          ← 可能永远不运行

✅ 快：
OR组
├─ SimpleBoolCheck          ← 首先运行（快！）
└─ ExpensivePhysicsCheck()  ← 仅在需要时

在OR组中首先放置廉价检查以获得更好的性能

性能​

烘焙与执行过程​

编辑器烘焙

可视化树 → 稳定条件 ID → 生成求值器注册表

运行时执行：

事件触发 → 查找已烘焙求值器 → 返回 TRUE/FALSE

条件执行与构建检查​

生成注册表：Editor 为条件生成稳定 ID，并在 Player Build 前生成求值器注册源码

构建检查：条件烘焙数据缺失或过期时，Player Build 停止，并列出需要重新烘焙的资产与属性

未烘焙条件：Mono 与 Editor 可直接求值，IL2CPP Player 会报告错误并返回 false

树管理​

  • 启用/禁用：切换复选框以绕过所有条件（始终为TRUE）

  • 重置树：点击"重置树"按钮清除所有节点并重新开始

  • 折叠/展开：点击比较块在摘要和详细视图之间切换

故障排除​

条件始终返回False​

检查清单：

  • ✅ "启用条件"切换是否已勾选？
  • ✅ 是否有红色类型不匹配警告？
  • ✅ 场景类型引用是否仍然有效（未销毁）？
  • ✅ bool方法是否返回预期值？（添加Debug.Log）

属性不在下拉菜单中​

对于事件参数：

  • 必须是公共字段或属性
  • 必须是受支持的类型

对于场景类型：

  • GameObject必须在编辑器时存在于场景中
  • Component必须启用
  • 属性必须是公共的
  • 方法必须：返回bool、零参数、公共、实例（非静态）

对于运行时对象：使用事件参数而不是场景类型

更改未保存​

常见原因：

  • 打开了多个行为窗口（关闭重复项）
  • 编辑期间脚本编译（等待完成）
  • Unity未应用SerializedProperty更改（关闭前等待）

使用位置​

Game Event Behavior 的条件控制管理器绑定的动作

事件触发 → 检查条件 → 执行/跳过动作

FlowGraph 节点的条件控制进入该节点时的执行

流程到达节点 → 检查条件 → 执行/跳过节点

Receiver 动作条件​

GES 2.3.0 起，每个 Receiver 可以在 Inspector 中检查自己的条件，失败时只跳过该组件的 On Triggered 动作，同一事件上的其他监听器仍按各自的规则执行

  1. 选择挂有 Receiver 的 GameObject，在 Event Reference 中指定 Game Event，再到 Event Action 添加 UnityEvent 回调
  2. 在 Action Condition 的 Execution Gate 下勾选 Enable Conditions，用 + Condition 添加比较，或用 + Group 添加分组
  3. 点击分组的 AND 或 OR 切换逻辑，点击彩色条件块可编辑 Source Value、Operator 和 Target Value，拖动行首的手柄调整组内顺序

Event Action 使用 Unity 原生回调列表，标题显示参数类型，有已绑定的动作时可用 Clear All 一次清除

Receiver条件树可以读取
无参数 GameEventReceiver场景数值、常量和随机值
单参数 Receiver，例如 Int32GameEventReceiver场景数值、常量、随机值，以及事件参数和参数成员
Sender + Args Receiver场景数值、常量、随机值，以及发送者、参数及它们的成员

将 Int32GameEventReceiver 的条件设为 Event Argument > 5，分别用 3 和 8 触发事件，启用条件的组件只对 8 执行动作，另一个未启用条件的 Receiver 会响应两次

条件默认关闭，原有 Receiver 在升级后沿用当前动作配置，启用后空条件树也会通过检查，带参数的生成组件和自定义 Receiver 继承同样的运行时条件，无需重新生成脚本

保存场景或 Prefab 后，在 IL2CPP 构建前运行 Bake AOT Conditions，Receiver 条件也会参与缺失和过期检查
