游戏事件节点行为

GES · Flow Orchestration

配置每个流程图节点的条件、开始延迟、参数传递、优先级以及触发器或链行为

面向在画布上放置节点后、需要逐个配置流程节点的开发者

双击流程图中的节点，设置条件、延迟和参数传递方式

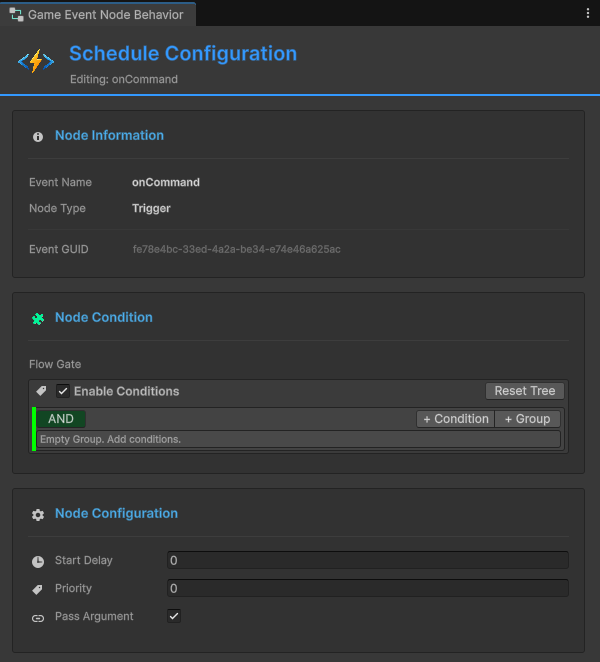

Node Configuration Window

上图的设置在流程到达该节点时生效，节点对应的事件资产仍按自己的调度配置执行

窗口概览​

配置窗口分为三个主要部分：

部分目的适用于
节点信息查看事件详情和类型所有节点
节点条件用于执行控制的可视化逻辑门所有节点
节点配置时间、优先级和数据传递设置所有节点（特定类型）

节点信息​

显示有关所选节点的只读详细信息

Node Information Card

事件名称：此节点将触发的游戏事件

节点类型：触发器（并行）或链（顺序）

事件GUID：用于内部跟踪的唯一标识符

使用场景：在进行更改之前验证您正在编辑正确的节点

节点条件（流程门）​

每个节点都有自己的可视化条件树来控制其是否执行

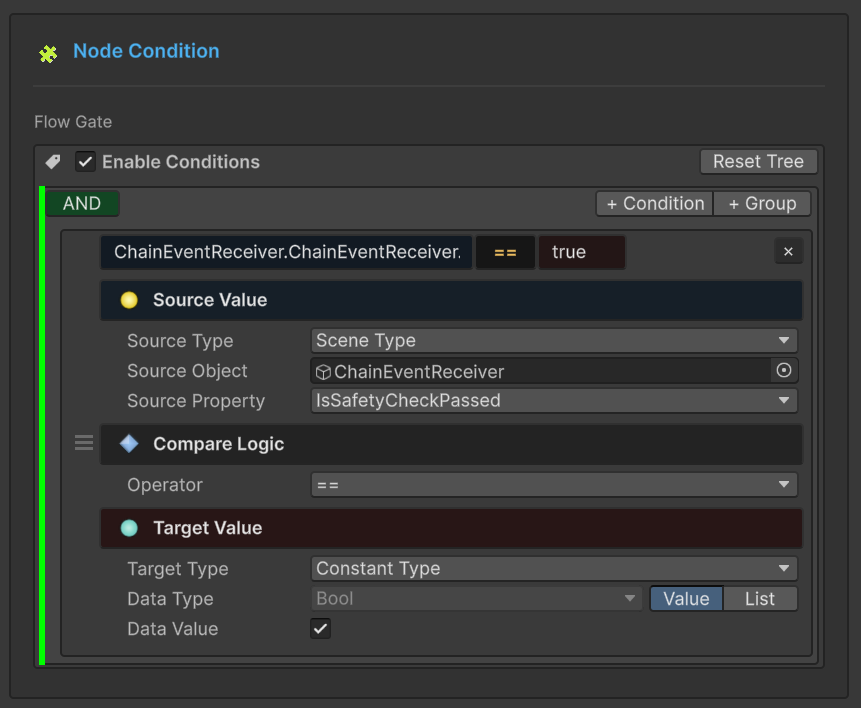

Node Condition Tree

工作原理​

如果条件评估为FALSE：

  • 节点不触发
  • 流程沿此分支停止
  • 连接的子节点被跳过

如果条件评估为TRUE：

  • 节点正常触发
  • 流程继续到子节点

条件上下文​

您可以访问：

事件参数（Arg）：来自传入事件的数据

示例：Arg.amount > 50

Sender（Sender）：源对象（用于sender事件）

示例：Sender.tag == "Enemy"

场景对象：场景中的任何GameObject/Component

示例：Player.Health < 20

可视化构建器​

条件系统使用与事件行为相同的可视化条件树

完整文档：请参阅**可视化条件树**获取完整指南：

  • 构建逻辑门（AND/OR组）
  • 源类型（事件参数、场景类型、随机、常量）
  • 比较运算符
  • 类型验证
  • 最佳实践
可重用逻辑

可视化条件系统在以下位置相同：

  • 事件行为（在事件Inspector中）
  • 流程节点（此窗口）

学一次，到处用！

实际示例​

场景：仅在生命值危急时播放"低生命值警告"

条件树：

结果：仅当所有三个条件都通过时才播放声音

节点配置​

控制时间、优先级和数据流的设置

通用设置（所有节点）​

Node Config General

开始延迟

单位：秒（float）

效果：节点在触发其事件之前等待此持续时间

使用场景：

  • 交错爆炸（间隔0.2秒）
  • 对事件的延迟反应
  • 定时序列

示例：

🔘 触发：OnButtonPressed
│
├─► ⏱️ 0.5s ──┐
│             ▼
│            🎵 PlayClickSound        ✅ 已执行
│
├─► ⏱️ 1.0s ────────┐
│                   ▼
│                  💬 ShowConfirmation  ✅ 已执行
│
└─► ⏱️ 2.0s ──────────────────┐
                              ▼
                             🚪 CloseMenu        ✅ 已完成

可视化指示器：徽章在节点底部显示⏱️ 0.5s

传递参数

类型：布尔切换

效果：控制事件数据是否流向此节点

选中（传递参数：开启）​

节点从前一个事件接收数据（如果类型兼容）

何时使用：

  • 转发伤害信息
  • 传递分数/值
  • 数据管道

示例：

连接颜色：取决于类型兼容性（绿色/黄色/橙色）

未选中（传递参数：关闭）​

节点作为静态调用触发，使用默认/空参数

何时使用：

  • 连接不兼容的类型
  • 通用通知（不需要数据）
  • 强制类型安全连接

示例：

🚀 事件：OnDamageReceived(DamageInfo)
│   (有效载荷: { amount: 20.0, ... })
│
🛡️ 过滤器: [ 传递参数: 关 ]
│   (逻辑: 仅触发/数据丢弃)
│
└─► 🔊 回调：PlayGenericSound()
│
🎯 结果：声音可靠播放，无需DamageInfo数据

连接颜色：始终🟢 绿色（强制安全）

对连接的影响​

传递参数直接影响连接线颜色：

传递源类型目标类型结果
关任何任何🟢 绿色（始终安全）
开<int><int>🟢 绿色（完美匹配）
开<int><void>🟡 黄色（数据丢弃）
开<int><float>🟠 橙色（转换）
开<int><string>🔴 红色（阻止）

建议：连接不兼容类型时使用关以避免红色连接

特定类型设置​

配置选项根据节点类型（触发器vs链）而变化

触发器节点

触发器节点（🟠 橙色）​

执行：并行（扇出）- 触发后立即继续

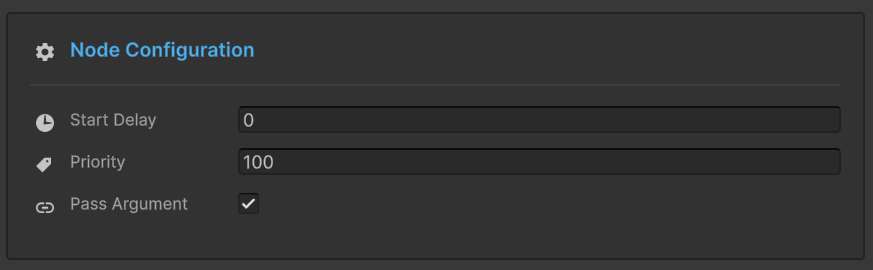

Trigger Node Settings

优先级​

类型：整数（默认：0）

规则：数字越大 = 越早执行

使用场景：当多个触发器连接到同一父节点时控制执行顺序

优先级工作原理​

场景：三个触发器连接到一个根节点

执行顺序：10 → 5 → 0（从高到低）

优先级值​

值含义使用场景
正数更高优先级关键动作（声音、输入阻止）
0默认优先级普通动作
负数更低优先级清理、日志记录、分析

示例使用场景：

  • +100：阻止玩家输入
  • +50：播放关键声音
  • 0：标准VFX
  • -50：记录到分析
  • -100：清理临时对象

可视化指示器​

徽章在节点底部显示⬆️ +10

链节点

链节点（🟢 绿色）​

执行：顺序（阻塞）- 触发并在继续之前等待

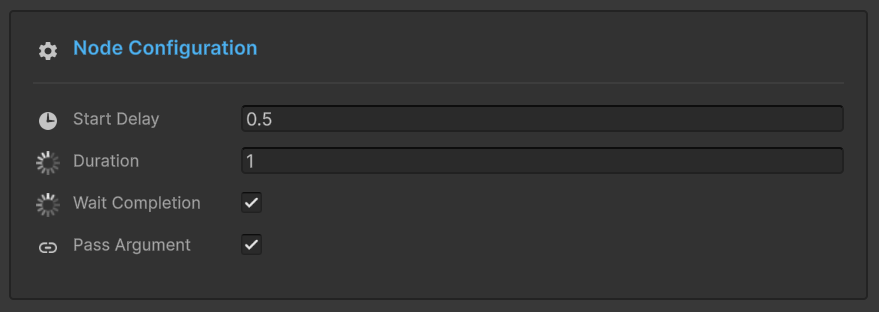

Chain Node Settings

持续时间​

类型：秒（float）

效果：强制图表在事件触发之后在此节点暂停指定时间

使用场景：等待动画、定时序列、冷却时间

持续时间示例​

动画等待：

🖼️ T+0.0s | 启动
⚔️ PlayAttackAnimation()
│
┆  (Δ 1.5s 延迟: 动画持续时间)
▼
🖼️ T+1.5s | 执行
💥 DealDamage()
│
📊 结果：总持续时间1.5s | ✅ 链完成

定时序列：

🖼️ T+0.0s | 激活
⚠️ ShowWarning()
│
┆  (Δ 3.0s 显示持续时间)
▼
🖼️ T+3.0s | 清理
🙈 HideWarning()
│
📊 生命周期：3.0s活动 | ✅ 自动清理完成

可视化指示器：徽章在节点底部显示⏳ 3.0s

等待完成​

Chain 节点的 Wait for Completion 会在触发事件并完成 Duration 计时后再等一帧，后续节点随后继续执行

等待异步操作​

如果下一步取决于场景加载或网络请求的结果，可在协程或 Task 成功结束后显式触发一个完成事件，让该事件启动后续流程

public IEnumerator OnLoadLevel()
{
    yield return SceneManager.LoadSceneAsync("Level2");
    Debug.Log("加载完成");
}
public async Task OnDownloadData()
{
    await DownloadFromServer();
    Debug.Log("下载完成");
}

将成功提示接到完成事件，便可以在收到完成信号后更新界面

配置示例​

示例1：延迟触发序列​

目标：以交错时间播放3个声音

示例2：带等待的条件链​

目标：仅在玩家完成教程后加载关卡

流程：

  1. 关卡完成
  2. 检查条件（如果教程完成则通过）
  3. 启动异步加载，完成后从回调触发完成事件
  4. 显示关卡开始UI

快速节点类型转换​

要更改节点类型，无需删除后重建

操作方法：

  1. 在图表中右键点击节点
  2. 选择**"转换为触发器"或"转换为链"**

保留的内容：

  • ✅ 事件分配
  • ✅ 连接
  • ✅ 开始延迟
  • ✅ 传递参数
  • ✅ 条件

变化的内容：

  • 触发器 → 链：优先级移除，添加持续时间/等待
  • 链 → 触发器：持续时间/等待移除，添加优先级

故障排除​

节点不触发​

检查清单：

  1. ✅ 条件是否启用并通过？
  2. ✅ 父节点是否触发？
  3. ✅ 连接是否完整？
  4. ✅ 工具栏中的图表是否启用？

调试：添加临时无条件节点以测试流程

"传递参数"显示为灰色​

原因：事件类型为void（无参数可传递）

解决方案：这是预期的——void事件没有要转发的数据

持续时间不起作用​

常见问题：

  • 节点类型是触发器（持续时间仅适用于链节点）
  • 持续时间设置为0
  • Wait for Completion 会在持续时间后再等待一帧

解决方案：验证节点类型并检查持续时间和等待设置

后续动作早于异步操作完成​

在协程或任务成功结束后触发完成事件，将后续动作绑定到该事件
